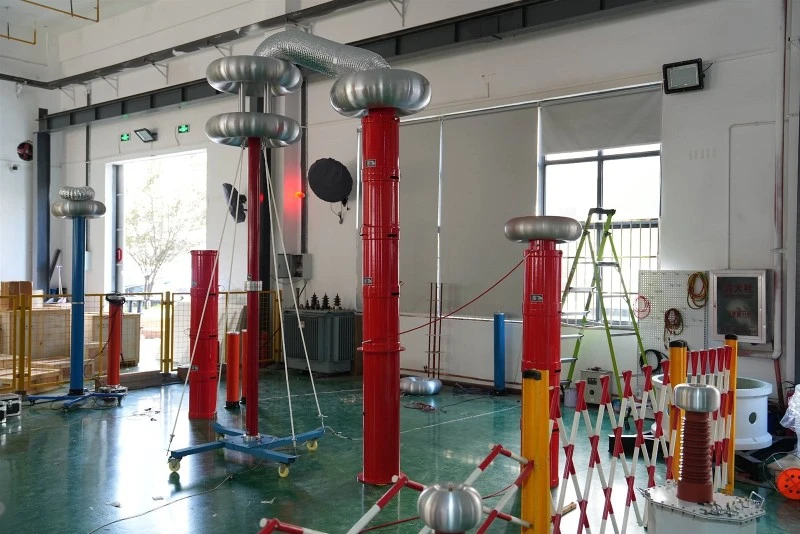

का पूरा सेटआवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरणएक श्रृंखला अनुनाद परीक्षण उपकरण है जो बिजली आवृत्ति श्रृंखला अनुनाद उत्पन्न करने और बिजली आवृत्ति परीक्षण वोल्टेज प्राप्त करने के लिए ट्यून्ड इंडक्शन और लोड कैपेसिटेंस का उपयोग करता है। आवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरण के पूरे सेट में अलगाव ट्रांसफार्मर, आवृत्ति और वोल्टेज विनियमन बिजली की आपूर्ति, उत्तेजना ट्रांसफार्मर, रिएक्टर, कैपेसिटर वोल्टेज विभक्त, आदि शामिल हैं; वोल्टेज विभक्त परीक्षण वस्तु के समानांतर जुड़ा हुआ है, और परीक्षण वस्तु पर गुंजयमान वोल्टेज को ओवरवॉल्टेज सुरक्षा संकेत प्राप्त करने के लिए आवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरण का उपयोग करके मापा जाता है; आवृत्ति मॉड्यूलेशन पावर आउटपुट को एक उत्तेजना ट्रांसफार्मर के माध्यम से श्रृंखला अनुनाद सर्किट से जोड़ा जाता है, जो श्रृंखला अनुनाद के लिए उत्तेजना शक्ति प्रदान करता है
विभिन्न बड़े पावर ट्रांसफार्मर, पावर केबल, स्टीम टर्बाइन, हाइड्रो जेनरेटर और अन्य कैपेसिटिव उपकरणों के एसी का वोल्टेज परीक्षण नियमित रूप से परीक्षण प्रक्रियाओं के अनुसार सख्ती से आयोजित किया जाना चाहिए; बिजली आवृत्ति स्थितियों के तहत, परीक्षण टुकड़े की बड़ी क्षमता या उच्च परीक्षण वोल्टेज आवश्यकताओं के कारण, परीक्षण उपकरण की बिजली आपूर्ति क्षमता भी अपेक्षाकृत अधिक है। पारंपरिक बिजली आवृत्ति झेलने वाले वोल्टेज उपकरण भारी, भारी, साइट पर ले जाने में कठिन, संयोजन करने में कठिन और खराब लचीलेपन वाले होते हैं। एक बेहतर तरीका का उपयोग करना हैश्रृंखला प्रतिध्वनिवोल्टेज झेलने के परीक्षण के लिए।
जब आवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण पूरा हो जाता है और झेलने वाले वोल्टेज परीक्षण के रूप में सेट किया जाता है, तो गणना की गई आवृत्ति के आधार पर प्रारंभिक वोल्टेज पर आवृत्ति मॉड्यूलेशन किया जाता है। सबसे पहले, ग्राउंडिंग की जांच करें। आवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरण का पूरा सेट अच्छी तरह से ग्राउंडेड होना चाहिए। प्रायोगिक उपकरण के ग्राउंडिंग पॉइंट और जनरेटर कोर के ग्राउंडिंग पॉइंट को एक साथ ग्राउंड किया जाना चाहिए। इसके अलावा, तापमान मापने वाले घटकों और जनरेटर रोटर्स को भी सुरक्षात्मक ग्राउंडिंग की आवश्यकता होती है। हालाँकि, फ़्रीक्वेंसी मॉड्यूलेशन प्रयोग के दौरान, परिणाम आदर्श नहीं थे और फ़्रीक्वेंसी पावर फ़्रीक्वेंसी की आवश्यकताओं को पूरा नहीं करती थी। बिजली कटने के बाद, बाहरी वायरिंग सही थी, और दो रिएक्टरों की स्थिति प्रभावित होने की आशंका थी। आगमनात्मक प्रतिक्रिया मान बदल दिया गया था, रिएक्टरों की दूरी और स्थिति को फिर से समायोजित किया गया था, और बिजली आवृत्ति 50 हर्ट्ज अनुनाद बिंदु पाया गया था। वोल्टेज बढ़ा दिया गया था और सहने योग्य वोल्टेज मान को एक मिनट तक बनाए रखा गया था। पावर फ़्रीक्वेंसी झेलने वाले वोल्टेज का परीक्षण सुचारू रूप से पारित हुआ। इस प्रयोग के माध्यम से, हमने बड़े उच्च वोल्टेज मोटरों के वोल्टेज झेलने के परीक्षण में बहुमूल्य अनुभव अर्जित किया है।
व्यावहारिक अनुप्रयोगों में, यह पाया गया है कि जब वोल्टेज परीक्षण वोल्टेज के करीब बढ़ता है, तो वोल्टेज बढ़ने की गति बहुत तेज होती है और वोल्टेज में उतार-चढ़ाव बड़ा होता है, जिससे वोल्टेज संरक्षण भी हो सकता है। इसलिए, परीक्षण को फिर से शुरू करना आवश्यक है, जो उपकरण की सुरक्षा के लिए अनुकूल नहीं है। हालाँकि, यदि वोल्टेज सुरक्षा मान बहुत अधिक सेट है, तो का पूरा सेटचर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरणपरीक्षण किए गए उपकरण को ओवरवोल्टेज से प्रभावी ढंग से नहीं बचा सकता।
की स्थिरता में सुधार के लिए कई तरीके हैं आवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरण:
1. परीक्षण के लिए गुंजयमान आवृत्ति से विचलन का चयन करें। हम जानते हैं कि परीक्षण ट्रांसफार्मर की क्षमता को कम करने के लिए, क्यू मान जितना संभव हो उतना बड़ा होना चाहिए। हालाँकि, जब Q मान बड़ा होता है और अनुनाद आवृत्ति से विचलित होता है, तो गति अपेक्षाकृत धीमी होती है। इसलिए, जब तक चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण की क्षमता अनुमति देती है, हम वोल्टेज को बढ़ावा देने और वोल्टेज वृद्धि की गति को कम करने के लिए अनुनाद आवृत्ति से विचलन चुन सकते हैं।
2. सर्किट के गुणवत्ता कारक को समायोजित करें। Q=Uc/U=1/ω CR से, यह देखा जा सकता है कि q के मान को कम करने के लिए, सर्किट प्रतिरोध को बढ़ाना आवश्यक है। इस प्रकार, परीक्षण वोल्टेज तक पहुंचने के लिए उत्तेजना ट्रांसफार्मर की आउटपुट क्षमता भी बढ़ानी होगी। इसलिए, इस विधि को चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण के पूर्ण सेट पर लागू करते समय, इसे क्षमता भत्ते की शर्तों के तहत किया जाना चाहिए।
3. ग्राउंडिंग प्रतिरोध के लिए आवश्यकताएँ। ग्राउंडिंग तार को 4 Ω से कम के ग्राउंडिंग प्रतिरोध के साथ, ग्राउंडिंग बॉडी से विश्वसनीय रूप से जोड़ा जाना चाहिए।
