के लिए शर्तें क्या हैंश्रृंखला प्रतिध्वनिहोने के लिये? वुहान यूएचवी के उत्पादन में विशेषज्ञता हैश्रृंखला प्रतिध्वनि, उत्पाद चयन और पेशेवर विद्युत परीक्षण की एक विस्तृत श्रृंखला के साथ। ढूँढ़ने के लिएश्रृंखला प्रतिध्वनि, वुहान यूएचवी चुनें।
प्रतिरोधकों, प्रेरकों और कैपेसिटरों से बने एक श्रृंखला सर्किट में, जब कैपेसिटेंस प्रतिक्रिया XC=प्रेरक प्रतिक्रिया XL बराबर होती है, तो श्रृंखला अनुनाद होता है, और सर्किट में वोल्टेज यू और वर्तमान I का चरण समान होता है। जब एक सर्किट में एक श्रृंखला प्रतिध्वनि होती है, तो सर्किट की प्रतिबाधा Z=√ R2+XC-XL{5}R, सर्किट में कुल प्रतिबाधा सबसे छोटी होती है, और धारा अपने अधिकतम मूल्य तक पहुंच जाएगी। यह इंडक्टर्स और कैपेसिटर पर उच्च वोल्टेज उत्पन्न कर सकता है जो बिजली आपूर्ति वोल्टेज से कई गुना अधिक है, इसलिए श्रृंखला अनुनाद को वोल्टेज अनुनाद के रूप में भी जाना जाता है।

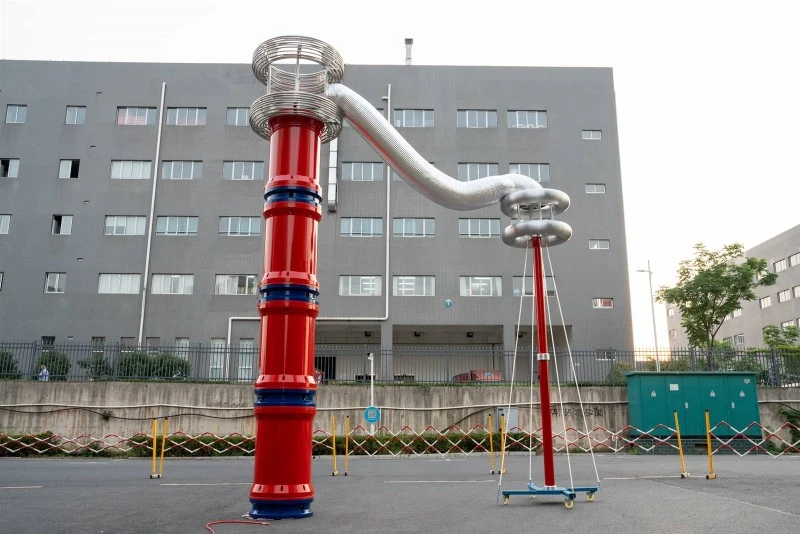

शृंखला प्रतिध्वनिआवृत्ति मॉड्यूलेशन और प्रेरण मॉड्यूलेशन में विभाजित है। यह आम तौर पर एक चर आवृत्ति बिजली आपूर्ति, उत्तेजना ट्रांसफार्मर, रिएक्टर और कैपेसिटिव वोल्टेज डिवाइडर से बना होता है। परीक्षण नमूने के संधारित्र और रिएक्टर एक श्रृंखला गुंजयमान कनेक्शन बनाते हैं; परीक्षण नमूने पर गुंजयमान वोल्टेज को मापने और ओवरवॉल्टेज सुरक्षा संकेत प्रदान करने के लिए वोल्टेज विभक्त परीक्षण नमूने के समानांतर जुड़ा हुआ है।
श्रृंखला प्रतिध्वनि प्रतिरोध वोल्टेज परीक्षण उच्च वोल्टेज परीक्षण की एक नई विधि है जो एलसी श्रृंखला सर्किट बनाने के लिए एक रिएक्टर के अधिष्ठापन और परीक्षण ऑब्जेक्ट की कैपेसिटेंस का उपयोग करता है, चर आवृत्ति बिजली आपूर्ति के वोल्टेज आवृत्ति आउटपुट को समायोजित करता है, श्रृंखला अनुनाद प्राप्त करता है, और परीक्षण ऑब्जेक्ट पर उच्च वोल्टेज प्राप्त करता है। इसे विशेषज्ञों द्वारा अच्छी तरह से सराहा गया है और देश और विदेश में इसका व्यापक रूप से उपयोग किया गया है।
वर्तमान में, हमने के सिद्धांत का उपयोग करके कई पहचान उपकरण विकसित किए हैंश्रृंखला प्रतिध्वनि, जिसमें श्रृंखला अनुनाद परीक्षण उपकरण, केबल चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण, सबस्टेशन चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण और सीवीटी निरीक्षण के लिए अनुनाद बूस्ट उपकरण शामिल हैं।
अनुनाद के सिद्धांत के अनुसार, हम जानते हैं कि जब वर्तमान रिएक्टर L का प्रेरकत्व मान X1 परिपथ में धारिता मान Xc के बराबर होता है, तो परिपथ अनुनाद अवस्था में पहुँच जाता है। इस समय, केवल सर्किट प्रतिरोध आर सर्किट में सक्रिय शक्ति की खपत करता है, जबकि प्रतिक्रियाशील शक्ति रिएक्टर और परीक्षण नमूने के संधारित्र के बीच आगे और पीछे दोलन करती है, जिससे परीक्षण नमूने पर उच्च वोल्टेज उत्पन्न होता है।
श्रृंखला अनुनाद के घटित होने की शर्तें:
X L =X C
एल और सी में श्रृंखला अनुनाद द्वारा उत्पन्न उच्च वोल्टेज के कारण, यह कॉइल या कैपेसिटर के टूटने को नुकसान पहुंचा सकता है। इसलिए, पावर इंजीनियरिंग में,श्रृंखला प्रतिध्वनिजितना संभव हो सके इससे बचा जाना चाहिए, और बिजली प्रणाली का पता लगाने के लिए श्रृंखला अनुनाद परीक्षण उपकरणों का भी उपयोग किया जाएगा।
श्रृंखला अनुनाद के लाभ
1. आवश्यक बिजली क्षमता बहुत कम हो गई है। श्रृंखला श्रृंखला अनुनाद परीक्षण उपकरण अनुनाद उत्पन्न करने के लिए अनुनाद रिएक्टरों और परीक्षण वस्तु की धारिता का उपयोग करता है, जिससे आवश्यक उच्च वोल्टेज और उच्च धारा प्राप्त होती है। पूरे सिस्टम में, बिजली आपूर्ति को केवल सिस्टम के सक्रिय खपत वाले हिस्से को प्रदान करने की आवश्यकता होती है। इसलिए, परीक्षण के लिए आवश्यक बिजली आपूर्ति परीक्षण क्षमता का केवल 1/क्यू गुना है (क्यू गुणवत्ता कारक है)।
2. उपकरण का वजन और आयतन बहुत कम कर दिया गया है। एक श्रृंखला गुंजयमान विद्युत आपूर्ति में, न केवल भारी उच्च {{2}पावर वोल्टेज विनियमन उपकरण और साधारण उच्च {{3}पावर पावर आवृत्ति परीक्षण ट्रांसफार्मर को समाप्त कर दिया जाता है, बल्कि गुंजयमान उत्तेजना विद्युत आपूर्ति के लिए परीक्षण क्षमता के केवल 1/क्यू की आवश्यकता होती है, जो सिस्टम के वजन और मात्रा को काफी कम कर देता है, आमतौर पर सामान्य परीक्षण उपकरणों का 1/5-1/10।
3. आउटपुट वोल्टेज तरंगरूप में सुधार करें। एक गुंजयमान बिजली आपूर्ति एक गुंजयमान फ़िल्टरिंग सर्किट है जो आउटपुट वोल्टेज के तरंगरूप विरूपण में सुधार कर सकती है, एक अच्छी साइन तरंग प्राप्त कर सकती है, और हार्मोनिक चोटियों के कारण परीक्षण नमूने के गलत टूटने को प्रभावी ढंग से रोक सकती है।
4. बड़े शॉर्ट सर्किट करंट को फॉल्ट पॉइंट को जलने से रोकें। गुंजयमान अवस्था में, जब परीक्षण नमूने के इन्सुलेशन का कमजोर बिंदु टूट जाता है, तो सर्किट तुरंत अलग हो जाता है (कैपेसिटेंस बदल जाता है, अनुनाद स्थिति को पूरा नहीं करता है), और सर्किट वर्तमान तेजी से सामान्य परीक्षण वर्तमान के 1/क्यू तक कम हो जाता है। हालाँकि, जब एसी झेलने वाले वोल्टेज परीक्षण के लिए समानांतर अनुनाद या पारंपरिक परीक्षण ट्रांसफार्मर का उपयोग किया जाता है, तो ब्रेकडाउन करंट तुरंत दस गुना बढ़ जाता है। दोनों की तुलना में, शॉर्ट सर्किट करंट ब्रेकडाउन करंट से सैकड़ों गुना अलग है। इसलिए, श्रृंखला अनुनाद गलती बिंदु को जलाने वाले बड़े शॉर्ट सर्किट धाराओं की चिंता के बिना प्रभावी ढंग से इन्सुलेशन कमजोरियों की पहचान कर सकता है।
5. कोई ओवरवॉल्टेज रिकवरी नहीं होगी. जब परीक्षण नमूना टूटने और फ्लैशओवर का अनुभव करता है, तो अनुनाद स्थितियों के नुकसान के कारण, उच्च वोल्टेज तुरंत गायब हो जाता है, आर्क तुरंत बुझ जाता है, डिवाइस का सुरक्षात्मक सर्किट सक्रिय हो जाता है, और आउटपुट कट जाता है।
