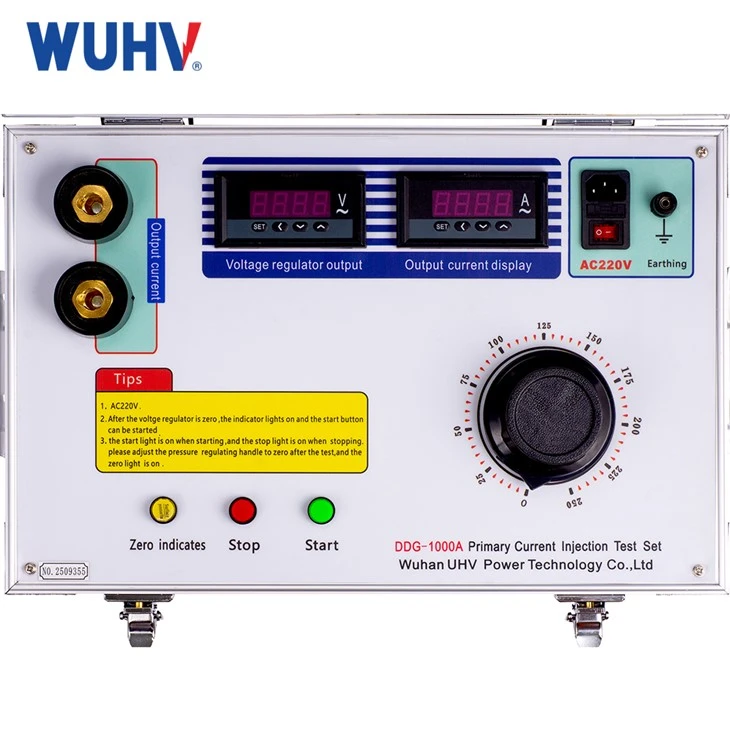

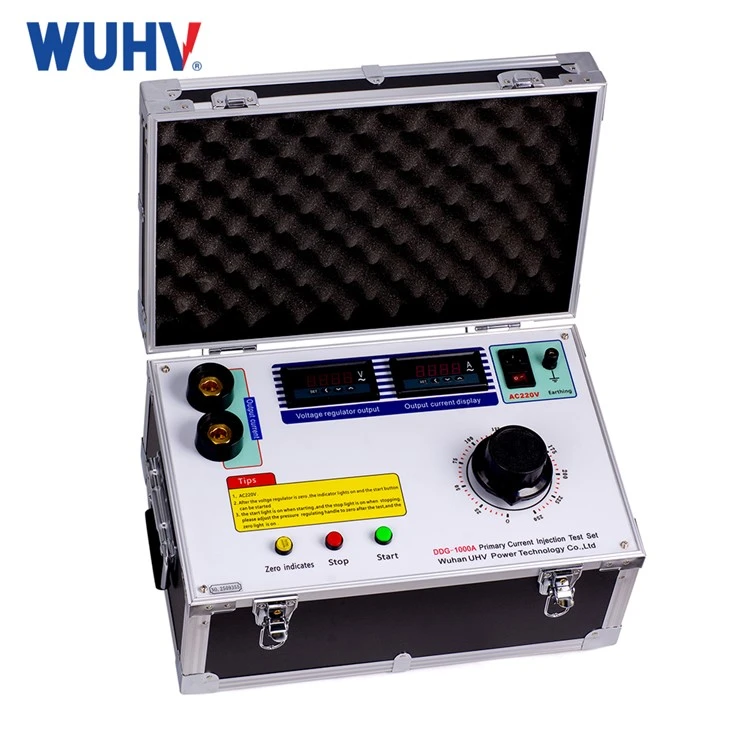

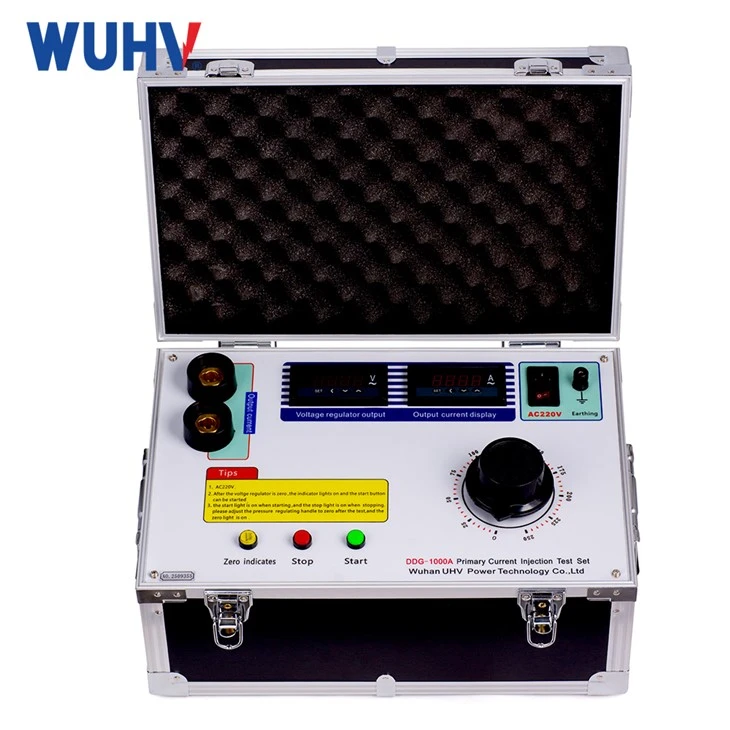

प्राथमिक वर्तमान इंजेक्शन परीक्षक

प्राइमरी करंट इंजेक्शन टेस्टर तेज़ करंट वाले स्थानों पर आवश्यक उपकरण है। इसका व्यापक रूप से बिजली संयंत्रों, बिजली वितरण स्टेशनों, विद्युत निर्माताओं, अनुसंधान संस्थानों और अन्य विभागों में उपयोग किया जाता है। उपकरण में अल्पकालिक या आंतरायिक प्रणाली, छोटे आकार, हल्के वजन और आसान रखरखाव आदि के लक्षण हैं।

1. उच्च धारा जनरेटर में आकार सीमा की निगरानी के लिए दो एमीटर होते हैं।

2. ऑटोट्रांसफॉर्मर को स्वतंत्र रूप से समायोजित किया जा सकता है।

3. स्थिति सूचक प्रकाश, बटन नियंत्रण, संचालित करने में आसान।

4. समग्र वियोज्य संरचना को स्थानांतरित करना आसान है।

1. परीक्षण आवश्यकताओं के अनुसार वर्तमान एम्पलीफायर को परीक्षण किए गए उत्पाद से कनेक्ट करें, और सुनिश्चित करें कि बिजली की आपूर्ति है। (विभाजित प्रकार के लिए, पैनल पर "इनपुट" को पावर के साथ, "आउटपुट" को डीडीके पर "इनपुट" के साथ, और "इंस्ट्रूमेंट" को डीडीके पर "इंस्ट्रूमेंट" के साथ कनेक्ट करें।

2. आवश्यक करंट के अनुसार करंट स्विच की स्थिति का चयन करें।

3. बिजली चालू करें, और हरी बत्ती चालू होनी चाहिए (यदि नहीं, तो हरी बत्ती चालू होने तक वोल्टेज स्विच को वामावर्त शून्य पर घुमाएं)। स्टार्टअप बटन दबाएं, हरी बत्ती बंद होनी चाहिए और लाल बत्ती चालू होनी चाहिए। वोल्टेज स्विच को दक्षिणावर्त घुमाएँ जब तक कि करंट आवश्यक स्तर तक न बढ़ जाए।

4. वोल्टेज स्विच को वामावर्त दिशा में शून्य पर घुमाएं, स्टॉप बटन दबाएं, लाल बत्ती बंद है और हरी बत्ती चालू है। परीक्षण ख़त्म हो गया है.

1.सुरक्षात्मक रिले को सत्यापित करें: सुनिश्चित करें कि रिले गलती की स्थिति में सटीक प्रतिक्रिया देता है।

2.वर्तमान ट्रांसफार्मर (सीटी) का परीक्षण करें: सीटी प्रदर्शन को सत्यापित करने के लिए उच्च धारा का अनुकरण करें।

3.दोष स्थितियों का अनुकरण करें: वास्तविक -विश्व दोष परिदृश्यों का अनुकरण करने के लिए उच्च धारा उत्पन्न करें।

4. अंशांकन: सुरक्षात्मक उपकरणों को अंशांकित करने के लिए एक विश्वसनीय तरीका प्रदान करता है।

सिस्टम की विश्वसनीयता में सुधार करें: सुनिश्चित करें कि वास्तविक गलती की घटनाओं में सुरक्षा प्रणाली सही ढंग से सक्रिय है।

तैयारी एवं सेटअप

प्राथमिक करंट इंजेक्टर को परीक्षण के तहत डिवाइस से कनेक्ट करें (उदाहरण के लिए, रिले या करंट ट्रांसफार्मर)।

वांछित वर्तमान स्तर, परीक्षण अवधि और परीक्षण मोड (जैसे, एसी/डीसी करंट, स्टेप इंजेक्शन, या निरंतर करंट) सेट करें।

वर्तमान इंजेक्शन

इंजेक्टर एक उच्च धारा उत्पन्न करता है और इसे परीक्षण के तहत सिस्टम में इंजेक्ट करता है।

परीक्षण उपकरण (उदाहरण के लिए, रिले) अपनी सेटिंग्स (जैसे यात्रा समय और वर्तमान सीमा) के आधार पर सक्रिय या निष्क्रिय करके प्रतिक्रिया देगा।

निगरानी एवं सत्यापन

परीक्षण के तहत सुरक्षात्मक उपकरण या वर्तमान ट्रांसफार्मर की प्रतिक्रिया की निगरानी करें।

सुनिश्चित करें कि परीक्षण करंट के अधीन होने पर सीटी या रिले अपेक्षा के अनुरूप काम करता है।

डेटा रिकॉर्डिंग और रिपोर्टिंग

परीक्षण के परिणाम विश्लेषण और रिपोर्टिंग के लिए दर्ज किए जाते हैं।

डेटा यह सत्यापित करने में मदद करता है कि सुरक्षा उपकरण गलती की स्थिति में सही ढंग से काम करता है या नहीं।

रिले या करंट ट्रांसफार्मर जैसे प्राथमिक सर्किट में नियंत्रित उच्च धाराओं को इंजेक्ट करके गलती स्थितियों का अनुकरण करें। इंजेक्ट किया गया करंट वास्तविक सिस्टम में आने वाले ओवरलोड, शॉर्ट सर्किट या अन्य खराबी स्थितियों को दोहराता है। परीक्षण आवश्यकताओं के अनुसार, डिवाइस एसी और डीसी दोनों धाराएं उत्पन्न कर सकता है।

1. सुरक्षा रिले परीक्षण: सत्यापित करें कि रिले विशिष्टताओं के अनुसार गलती की स्थिति और ट्रिप पर सही ढंग से प्रतिक्रिया करता है या नहीं।
2. वर्तमान ट्रांसफार्मर (सीटी) परीक्षण: सीटी की सटीकता का परीक्षण करने के लिए उच्च प्राथमिक वर्तमान का अनुकरण करें और सुनिश्चित करें कि वे सुरक्षात्मक रिले के वर्तमान को सही ढंग से कम करते हैं।
3. अंशांकन: सुनिश्चित करें कि रिले और अन्य सुरक्षात्मक प्रणालियों को गलती धाराओं पर सही ढंग से प्रतिक्रिया देने के लिए उचित रूप से अंशांकित किया गया है।
4. रखरखाव और समस्या निवारण: उनके उचित कामकाज को सुनिश्चित करने के लिए सुरक्षात्मक प्रणालियों के निदान और रखरखाव के लिए उपयोग किया जाता है।
5. दोष अनुकरण: सुरक्षा प्रणाली के प्रदर्शन को सत्यापित करने के लिए वास्तविक -विश्व दोषों (जैसे शॉर्ट सर्किट, ओवरलोड) का अनुकरण करें।

1. सुरक्षा ग्राउंडिंग और अलगाव

सुनिश्चित करें कि ब्रेकर, सीटी और सुरक्षा प्रणाली पूरी तरह से डी-एनर्जेटिक और पृथक हैं। सभी उपकरणों को ठीक से ग्राउंड करें।

2. सही वर्तमान सीमा का चयन करें

रिले को ट्रिप करने या सीटी को संतृप्त करने के लिए पर्याप्त आउटपुट करंट वाला परीक्षक चुनें। परीक्षक पर अधिक भार डालने से बचें।

3. लंबे समय तक हाई करंट आउटपुट से बचें

उच्च धारा (1000ए से ऊपर) केबलों और आंतरिक घटकों को गर्म करती है। कर्तव्य चक्र सीमा का पालन करें (उदाहरण के लिए, 1-2 मिनट चालू, फिर ठंडा करें)।

4. पर्याप्त परीक्षण केबलों का उपयोग करें

ओवरहीटिंग और वोल्टेज ड्रॉप को रोकने के लिए तंग कनेक्शन के साथ छोटी, मोटी केबल (उदाहरण के लिए, 50-70 मिमी² प्रति 1000A) का उपयोग करें।

5. आकस्मिक संपर्क रोकें

आउटपुट टर्मिनल खतरनाक कम वोल्टेज लेकिन अत्यधिक उच्च धारा प्रवाहित करते हैं। अनाधिकृत कर्मियों को दूर रखें.

6. सभी कनेक्शन सुरक्षित करें

ढीले कनेक्शन के कारण जलन, अधिक गर्मी और गलत रीडिंग होती है। सभी क्लैंप और बोल्ट को मजबूती से कस लें।

7. ब्रेकर ट्रिप पर नजर रखें

जब परीक्षण धारा सुरक्षा सेटिंग से अधिक हो जाएगी तो ब्रेकर खुल जाएगा। परीक्षण से पहले आस-पास के कर्मियों को सूचित करें।

8. परिवेश का तापमान रिकॉर्ड करें

तापमान के साथ कंडक्टर प्रतिरोध बदलता है (तांबे के लिए ≈0.4%/डिग्री)। मानक संदर्भ तापमान (20 डिग्री या 75 डिग्री) पर सही रीडिंग।

9. परीक्षण के बाद छुट्टी

आंतरिक कैपेसिटर या इंडक्टर्स अवशिष्ट ऊर्जा संग्रहीत कर सकते हैं। लीड को डिस्कनेक्ट करने से पहले "डिस्चार्ज पूर्ण" की प्रतीक्षा करें।

10. नियमित अंशांकन एवं रखरखाव

एमीटर, टाइमर और आउटपुट सटीकता सुनिश्चित करने के लिए सालाना कैलिब्रेट करें। केबल, टर्मिनल और कूलिंग फैन का नियमित रूप से निरीक्षण करें।
