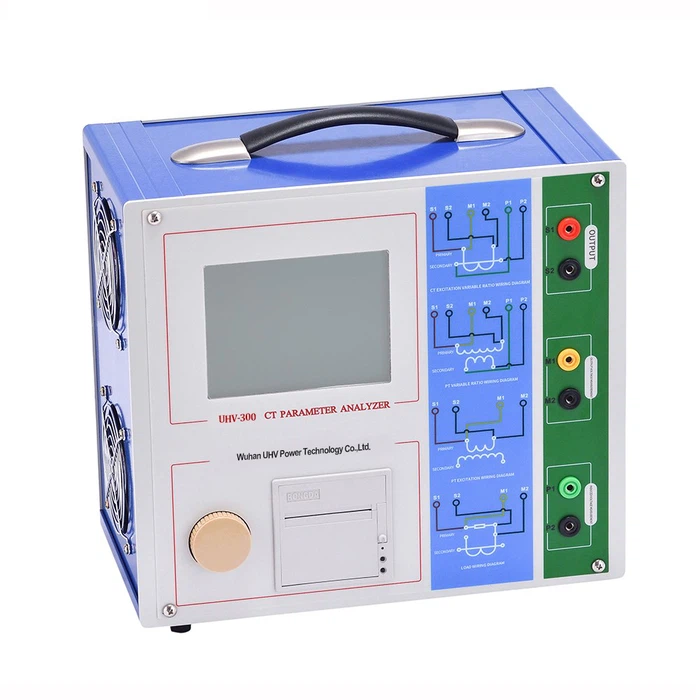

Aसीटी परीक्षक, के रूप में भी जाना जाता हैवर्तमान ट्रांसफार्मर परीक्षक या ट्रांसफार्मर विशेषताएँ परीक्षक, एक सटीक उपकरण है जो विशेष रूप से विद्युत शक्ति प्रणालियों में वर्तमान ट्रांसफार्मर (CTS) के प्रदर्शन मापदंडों और विशेषताओं का परीक्षण करने के लिए डिज़ाइन किया गया है .
वर्तमान ट्रांसफार्मर पावर सिस्टम में एक महत्वपूर्ण भूमिका निभाते हैं:
1. माप:उपकरणों के लिए कम मानों के लिए उच्च धाराओं को स्केल करना (e . g ., ammeters, ऊर्जा मीटर) .
2. सुरक्षा:उच्च धाराओं को मानकीकृत कम धाराओं में परिवर्तित करना (e . g ., 1a या 5a) दोषों का पता लगाने के लिए रिले सुरक्षा उपकरणों के लिए .
यह सुनिश्चित करने के लिए कि सीटीएस अपने माप और संरक्षण कार्यों को सही और मज़बूती से करते हैं, उनकी प्रमुख विशेषताओं को नियमित रूप से या कमीशन करने से पहले (स्वीकृति परीक्षण) . एक सीटी परीक्षक इस उद्देश्य के लिए उपयोग किया जाने वाला विशेष उपकरण है .} {
मुख्य कार्य और परीक्षण आइटमसीटी परीक्षक:
1. अनुपात परीक्षण में बदल जाता है:
माध्यमिक वर्तमान के वास्तविक अनुपात को माध्यमिक वर्तमान .
नेमप्लेट रेटिंग या डिज़ाइन विनिर्देशों के साथ अनुपालन करता है .
सबसे मौलिक और महत्वपूर्ण परीक्षणों में से एक .
2. ध्रुवीयता परीक्षण:
प्राथमिक और द्वितीयक वाइंडिंग के सापेक्ष ध्रुवीयता (डॉट कन्वेंशन) को निर्धारित करता है .
सही वायरिंग दिशा सुनिश्चित करता है . गलत ध्रुवीयता उपकरण को उलट, सुरक्षा विकृति, या संचालित करने में विफलता का कारण बन सकती है, गंभीर परिणामों के साथ .
3. उत्तेजना की विशेषता (VI वक्र) परीक्षण:
द्वितीयक वाइंडिंग (IV वक्र) पर उत्तेजना वर्तमान और लागू वोल्टेज के बीच संबंध को मापता है .
सीटी प्रदर्शन . के मूल्यांकन के लिए मुख्य परीक्षण
उत्तेजना वक्र के माध्यम से, आप कर सकते हैं:
सटीकता सीमा कारक (ALF) . की गणना या सत्यापित करें
निर्धारित करें कि क्या CT कोर . को संतृप्त करता है
उच्च दोष धाराओं (सुरक्षा वर्ग) या कम माप धाराओं (पैमाइश वर्ग) के तहत सीटी प्रदर्शन का आकलन करें .
घुटने-बिंदु वोल्टेज/वर्तमान . की गणना करें
समग्र त्रुटि का अनुमान लगाएं (सुरक्षा-वर्ग CTS के लिए एक प्रमुख मीट्रिक) .
4. घुमावदार प्रतिरोध परीक्षण (DC):
प्राथमिक और द्वितीयक वाइंडिंग के डीसी प्रतिरोध को मापता है .
इंटर-टर्न शॉर्ट्स, खराब कनेक्शन, या गलत कंडक्टर साइज़िंग . जैसे मुद्दों के लिए चेक
5. अनुपात त्रुटि और चरण कोण त्रुटि परीक्षण:
अनुपात त्रुटि: वास्तविक अनुपात और रेटेड अनुपात के बीच प्रतिशत अंतर .
चरण कोण त्रुटि: प्राथमिक वर्तमान वेक्टर और उलट माध्यमिक वर्तमान वेक्टर . के बीच चरण अंतर (आमतौर पर मिनट या सेंटिरेडियन में)
ये सटीकता वर्ग (e . g ., 0 . 2, 0.5, 1) की पैमाइश CTS का निर्धारण करने के लिए प्रमुख संकेतक हैं।
6. द्वितीयक बोझ परीक्षण:
सीटी माध्यमिक सर्किट . से जुड़े वास्तविक कुल प्रतिबाधा (तार प्रतिरोध, संपर्क प्रतिरोध, साधन प्रतिबाधा सहित) को मापता है
यदि यह सीटी के रेटेड बोझ के भीतर है, तो सत्यापित करता है . अत्यधिक बोझ सीटी त्रुटि बढ़ता है या संतृप्ति का कारण बनता है .
7. demagnetization:
सीटी कोर उच्च धाराओं या डीसी परीक्षणों के बाद अवशिष्ट चुंबकत्व को बनाए रख सकते हैं, प्रदर्शन . को प्रभावित कर सकते हैं
सीटी परीक्षकों में अक्सर कोर रिमेनेंस . को हटाने के लिए एक स्वचालित डेमैग्नेटाइजेशन फ़ंक्शन शामिल होता है
सीटी परीक्षकविद्युत परीक्षण, पैमाइश, रखरखाव, और कमीशन कार्य . के लिए एक अपरिहार्य उपकरण है जो वर्तमान ट्रांसफार्मर के महत्वपूर्ण मापदंडों को सटीक रूप से मापने के द्वारा - जैसे कि अनुपात, ध्रुवीयता, उत्तेजना विशेषताओं, घुमावदार प्रतिरोध, अनुपात/चरण त्रुटियों और माध्यमिक बोझ को सुनिश्चित करता है - यह सुनिश्चित करता है कि वे अपने कार्यों को वर्तमान मापक और संरक्षण सिग्नलिंग। और संपूर्ण बिजली प्रणाली का आर्थिक संचालन . इसका मुख्य मूल्य वर्तमान ट्रांसफार्मर के स्वास्थ्य को सत्यापित करने और उनकी रक्षा करने में निहित है, पावर ग्रिड के आवश्यक "आंखों" और "तंत्रिका अंत" .
