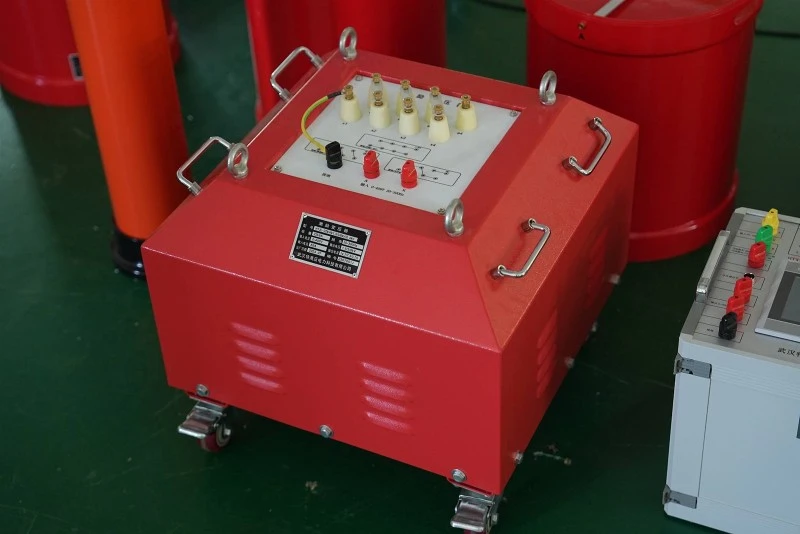

का पूरा सेटआवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरणएक विशेष उच्च वोल्टेज परीक्षण उपकरण है जो प्रेरण (एल) और कैपेसिटेंस (सी) के श्रृंखला अनुनाद सिद्धांत का उपयोग करता है, सर्किट में अनुनाद पैदा करने के लिए बिजली आवृत्ति को समायोजित करता है, और परीक्षण वस्तु पर उच्च वोल्टेज उत्पन्न करता है, लेकिन आवश्यक बिजली क्षमता को काफी कम कर देता है। यह बिजली उद्योग में बड़ी क्षमता, उच्च वोल्टेज विद्युत उपकरण (जैसे केबल, जीआईएस, जनरेटर, ट्रांसफार्मर इत्यादि) पर एसी झेलने वाले वोल्टेज परीक्षण करने के लिए एक महत्वपूर्ण उपकरण है।
का पूरा सेटआवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरणदैनिक विद्युत उपकरण डिबगिंग कार्य के लिए एक अनिवार्य परीक्षण विधि है। का सर्किटआवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरणट्रांसफार्मर और पावर केबल जैसे विद्युत उपकरणों के वोल्टेज झेलने वाले परीक्षणों में इसका अच्छी तरह से उपयोग किया गया है। यह लेख मुख्य रूप से आवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण के लिए सर्किट के पूरे सेट के व्यावहारिक अनुप्रयोग का परिचय देता है।
(1) वर्तमान में, अधिक से अधिक एक्सएलपीई इंसुलेटेड पावर केबल घरेलू और अंतरराष्ट्रीय स्तर पर पावर केबलों के एसी झेलने वाले वोल्टेज परीक्षण के लिए मूल तेल से भरे पेपर इंसुलेटेड पावर केबलों की जगह ले रहे हैं। हालाँकि, पारंपरिक क्रॉसलिंक्ड पॉलीथीन केबल डीसी वोल्टेज परीक्षण का सामना करने में कई समस्याएं हैं; क्रॉसलिंक्ड केबलों के बड़े कैपेसिटेंस परीक्षण के कारण, श्रृंखला अनुनाद परीक्षण विधि का उपयोग सरल और सुविधाजनक है, और अच्छी एसी वोल्टेज आवृत्ति और तरंग प्राप्त कर सकता है। यह क्रॉसलिंक्ड केबलों के एसी प्रतिरोधी वोल्टेज परीक्षण के लिए एक आदर्श परीक्षण विधि बन गया है।
(2) बिजली ट्रांसफार्मर, रिएक्टर और ट्रांसफार्मर के लिए एसी झेलने वाले वोल्टेज परीक्षण को दुनिया में स्पष्ट रूप से परिभाषित किया गया है, जिसे बिजली आवृत्ति वोल्टेज परीक्षण या प्रेरित वोल्टेज परीक्षण विधियों का उपयोग करके किया जा सकता है। परीक्षण वोल्टेज तरंगरूप यथासंभव साइन के करीब होना चाहिए। इस मानक के अनुसार, संपूर्ण आवृत्ति रूपांतरण श्रृंखला अनुनाद परीक्षण उपकरण का सर्किट किसी भी परिस्थिति में परीक्षण पूरा कर सकता है। डिवाइस में व्यापक आवृत्ति और वोल्टेज रेंज, परीक्षण की गई वस्तु के लिए मजबूत अनुकूलनशीलता है, और इसका उपयोग विभिन्न वोल्टेज स्तरों की परीक्षण वस्तुओं के साथ संयोजन में किया जा सकता है।
(3) एसएफ6 बंद प्रकार के कॉम्बिनर का एसी झेलने वाला वोल्टेज परीक्षण एसएफ6 बंद होने पर जीआईएस के मुख्य इन्सुलेशन की जांच करने के लिए एक महत्वपूर्ण तरीका है। ज्यादातर मामलों में, एक श्रृंखला अनुनाद परीक्षण उपकरण का उपयोग किया जाता है।
(4) एसी अन्य उपकरणों, जैसे सर्किट ब्रेकर और बुशिंग के लिए वोल्टेज परीक्षण का सामना करता है, आमतौर पर बिजली आवृत्ति वोल्टेज परीक्षण के लिए वोल्टेज झेलने वाले परीक्षण की आवश्यकता होती है। यदि पावर फ़्रीक्वेंसी परीक्षण उपकरण साइट की आवश्यकताओं को पूरा नहीं कर सकता है, तो अनुनाद प्रतिरोध वोल्टेज परीक्षण विधि को विकल्प के रूप में भी इस्तेमाल किया जा सकता है। अनुनाद प्रतिरोध वोल्टेज परीक्षण का उपयोग करते समय, डिवाइस की छोटी कैपेसिटेंस के कारण, परीक्षण आवृत्ति अधिक होती है। हालाँकि, श्रृंखला गुंजयमान परीक्षण उपकरण परीक्षण आवृत्ति को कम करने के लिए उचित क्षतिपूर्ति कैपेसिटर का भी उपयोग कर सकता है, ताकि उपकरण बिजली आवृत्ति के करीब परीक्षण आवृत्ति तक पहुंच सके।
