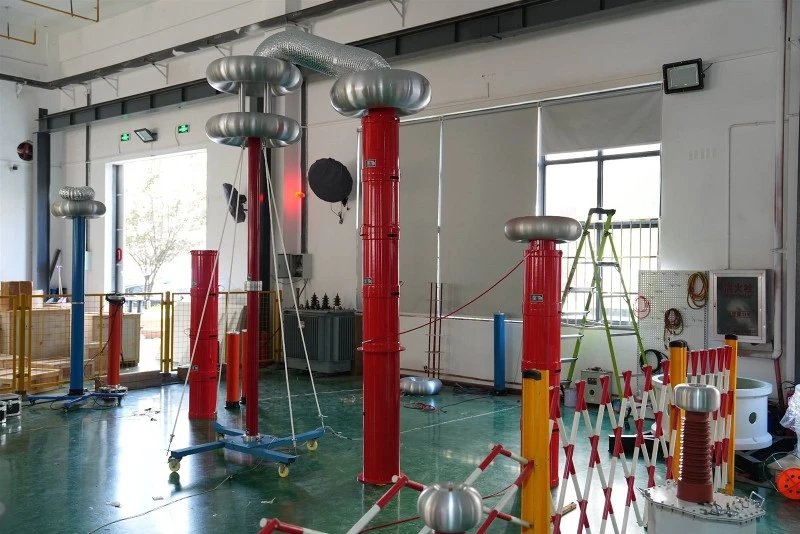

परिवर्तनीय आवृत्ति श्रृंखला अनुनाद वोल्टेज परीक्षण उपकरण का सामना करता हैरिएक्टर और परीक्षण किए गए संधारित्र के बीच अनुनाद प्राप्त करने और परीक्षण की गई वस्तु पर उच्च वोल्टेज और उच्च धारा प्राप्त करने के लिए बिजली आपूर्ति की आवृत्ति को समायोजित करने की विधि को अपनाता है। यह उच्च वोल्टेज परीक्षण की एक नई विधि और प्रवृत्ति है, जिसका देश और विदेश में व्यापक रूप से उपयोग किया गया है।
का कार्य सिद्धांत आवृत्ति रूपांतरण श्रृंखला प्रतिध्वनि वोल्टेज परीक्षण उपकरण का सामना करती है
AC220V या AC380V बिजली आपूर्ति से कनेक्ट करें, आवृत्ति रूपांतरण नियंत्रण इकाई के माध्यम से 30{5}}200HZ की समायोज्य आवृत्ति के साथ एक वोल्टेज आउटपुट करें, और इसे 0{13}}5000V तक बढ़ाने के लिए उत्तेजना ट्रांसफार्मर को भेजें। गुंजयमान रिएक्टर एल और परीक्षण नमूना सीएक्स से गुजरने के बाद, एक उच्च वोल्टेज मुख्य हार्मोनिक सर्किट बनता है। कैपेसिटिव वोल्टेज डिवाइडर शुद्ध कैपेसिटिव है और परीक्षण वोल्टेज को मापने के लिए उपयोग किया जाता है। सबसे पहले, चर आवृत्ति नियंत्रण इकाई उत्तेजना ट्रांसफार्मर के माध्यम से मुख्य अनुनाद सर्किट में कम वोल्टेज यूई भेजती है, और चर आवृत्ति नियंत्रण इकाई की आउटपुट आवृत्ति को समायोजित करती है। जब आवृत्ति शर्त Ω L=1/Ω C से मिलती है, तो सर्किट गुंजयमान अवस्था में पहुंच जाता है। इस समय, एक छोटे उत्तेजना वोल्टेज यूई के तहत, परीक्षण नमूना सीएक्स पर यूई से कई दस गुना अधिक वोल्टेज यूसीएक्स उत्पन्न किया जा सकता है। अनुनाद बिंदु आवृत्ति कनवर्टर की आवृत्ति को श्रृंखला अनुनाद सर्किट की प्राकृतिक आवृत्ति में समायोजित करके प्राप्त किया जाता है। सर्किट अनुनाद के बाद, आउटपुट वोल्टेज तरंग एक शुद्ध साइन तरंग है, और सिस्टम की आवृत्ति सर्किट के एलसी पैरामीटर पर निर्भर करती है। रिएक्टर का प्रतिक्रिया मान समायोज्य है, और सिस्टम की आवृत्ति लोड कैपेसिटेंस के आकार पर निर्भर करती है, जैसा कि उपरोक्त समीकरण में दिखाया गया है। रिएक्टर के इंडक्शन एल मान को सीएक्स के आकार के अनुसार उचित रूप से समायोजित किया जा सकता है, ताकि गुंजयमान आवृत्ति एक आवश्यक सीमा के भीतर तय हो। परिवर्तनीय आवृत्ति श्रृंखला गुंजयमान वोल्टेज परीक्षण उपकरण बिजली आवृत्ति स्थितियों के तहत परीक्षण नमूनों पर एसी झेलने वाले वोल्टेज परीक्षण आयोजित करने की आवश्यकताओं को पूरा कर सकता है।
की कार्य विशेषताएँ परिवर्तनीय आवृत्ति श्रृंखला अनुनाद वोल्टेज परीक्षण उपकरण का सामना करता है:
1. चर आवृत्ति श्रृंखला अनुनाद प्रतिरोध वोल्टेज परीक्षण उपकरण का गुणवत्ता कारक जितना अधिक होगा, आवश्यक बिजली क्षमता उतनी ही कम होगी।
2. गुंजयमान रिएक्टर एल परीक्षणित शक्ति सीएक्स के साथ गुंजयमान अवस्था में है, जो एक अच्छा फ़िल्टरिंग सर्किट बनाता है। इसलिए, आउटपुट वोल्टेज UCX में एक अच्छा साइन तरंग है।
3. जब आवृत्ति रूपांतरण श्रृंखला अनुनाद वोल्टेज परीक्षण उपकरण का परीक्षण किया गया केबल टूट जाता है, तो अनुनाद स्थिति नष्ट हो जाती है, और इसके बजाय उच्च -वोल्टेज सर्किट और निम्न{2}वोल्टेज बिजली आपूर्ति सर्किट की धारा कम हो जाती है। इसलिए, इन्सुलेशन ब्रेकडाउन बिंदु पर चाप गलती बिंदु का विस्तार नहीं करेगा, जिससे रखरखाव आसान हो जाएगा।
के लिए सावधानियां आवृत्ति रूपांतरण श्रृंखला प्रतिध्वनि वोल्टेज परीक्षण उपकरण का सामना करती है:
1. आवृत्ति रूपांतरण श्रृंखला प्रतिध्वनि प्रतिरोधी वोल्टेज परीक्षण उपकरण का उपयोग उच्च वोल्टेज परीक्षण पेशेवरों द्वारा किया जाना चाहिए। उपयोग से पहले, उपयोगकर्ता मैनुअल को ध्यान से पढ़ना चाहिए और बार-बार संचालित और प्रशिक्षित करना चाहिए।
2. कम से कम 2 ऑपरेटर होने चाहिए. इसका उपयोग करते समय उच्च वोल्टेज परीक्षण के संबंध में हमारी इकाई के सुरक्षा संचालन नियमों का सख्ती से पालन करें।
3. परीक्षण की सुरक्षा और शुद्धता सुनिश्चित करने के लिए, उत्पाद मैनुअल से परिचित होने के अलावा, परीक्षण संचालन के लिए प्रासंगिक राष्ट्रीय मानकों और नियमों का सख्ती से पालन करना भी आवश्यक है।
4. प्रत्येक कनेक्टिंग तार को गलत तरीके से नहीं जोड़ा जाना चाहिए, विशेष रूप से ग्राउंडिंग तार को गलत तरीके से नहीं जोड़ा जाना चाहिए। अन्यथा, इससे परीक्षण उपकरण को नुकसान हो सकता है
5. आवृत्ति रूपांतरण श्रृंखला प्रतिध्वनि झेलने वाले वोल्टेज परीक्षण उपकरण का उपयोग करते समय, आउटपुट उच्च वोल्टेज या अल्ट्रा{1}}उच्च वोल्टेज होता है, और परिचालन सुरक्षा पर ध्यान देते हुए इसे विश्वसनीय रूप से ग्राउंड किया जाना चाहिए।
6. जब बिजली चालू हो और शून्य पर लौटने के बाद भी वोल्टेज को बढ़ाया न जा सके, तो कृपया रीसेट बटन को लंबे समय तक (लगभग 10 सेकंड) दबाएं और नियंत्रण बॉक्स पैनल पर संकेतक रोशनी को सामान्य कर दें, यानी, "उच्च वोल्टेज" को छोड़कर कोई अन्य लाल बत्ती चालू न हो, और फिर सामान्य ऑपरेशन शुरू करें।
