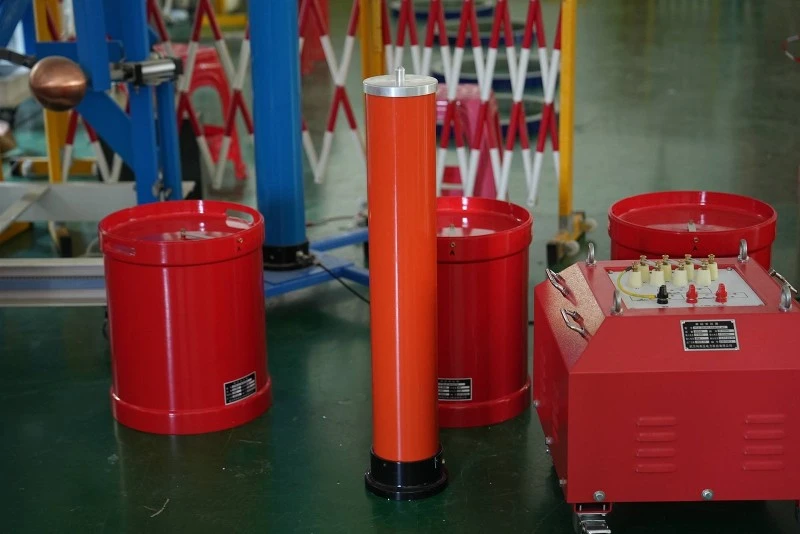

श्रृंखला अनुनाद परीक्षण उपकरणआवृत्ति मॉड्यूलेशन और इंडक्शन मॉड्यूलेशन प्रकारों में विभाजित किया गया है, जिसमें आम तौर पर एक चर आवृत्ति बिजली की आपूर्ति, उत्तेजना ट्रांसफार्मर, रिएक्टर और कैपेसिटिव वोल्टेज डिवाइडर शामिल होते हैं। परीक्षण किया गया उत्पाद रिएक्टर के संधारित्र के साथ श्रृंखला अनुनाद में जुड़ा हुआ है, और वोल्टेज डिवाइडर परीक्षण किए गए उत्पाद पर अनुनाद वोल्टेज को मापने और एक ओवरवोल्टेज सुरक्षा संकेत उत्पन्न करने के लिए परीक्षण किए गए उत्पाद के साथ समानांतर में जुड़ा हुआ है।
प्रतिरोधकों, प्रेरकों और कैपेसिटरों से बने एक श्रृंखला सर्किट में, जब कैपेसिटेंस प्रतिक्रिया xc प्रेरकत्व xl के बराबर होती है, यानी xc{2}}xl, सर्किट में वोल्टेज यू और वर्तमान i समान होते हैं, और सर्किट एक प्रतिरोधी के रूप में व्यवहार करता है। इस घटना को कहा जाता हैश्रृंखला प्रतिध्वनि; जब सर्किट में एक श्रृंखला प्रतिध्वनि होती है, तो प्रतिबाधा Z{{0}R ^ 2 (XC-XL) ^ 2 R से कम या उसके बराबर होती है, कुल प्रतिबाधा न्यूनतम हो जाती है, और धारा अपने अधिकतम मूल्य तक पहुंच जाती है।
श्रृंखला अनुनाद परीक्षण उपकरण इसके निम्नलिखित तकनीकी लाभ हैं:
(1) श्रृंखला अनुनाद परीक्षण उपकरण में ओवरवोल्टेज, ओवरकरंट, शून्य प्रारंभ, सिस्टम डिट्यूनिंग (फ्लैशओवर), खंडित वोल्टेज आउटपुट, प्रत्येक वोल्टेज खंड के लिए स्वतंत्र प्रीसेट परीक्षण समय, 7{2}}इंच असली रंग टच स्क्रीन, रीयल-टाइम प्रिंटिंग और डेटा स्टोरेज, कॉन्टैक्टर के साथ आउटपुट सर्किट, इलेक्ट्रिक पार्किंग की सुरक्षा को ट्रिगर किए बिना टच आउटपुट लाइन, सुरक्षा खतरों को खत्म करना है।
(2) ओवरवॉल्टेज, ओवरकरंट, कोई भी पूर्व निर्धारित समय, मानक साइन वेव आउटपुट, 300 हर्ट्ज से कम या उसके बराबर की आवृत्ति आउटपुट रेंज, फ्लैशओवर सुरक्षा की तेज प्रतिक्रिया।
(3) वाइड वोल्टेज रेंज इनपुट, वाइड फ़्रीक्वेंसी इनपुट, 50 हर्ट्ज़ फ़्रीक्वेंसी अनुकूली। जनरेटर और औद्योगिक बिजली आपूर्ति सामान्य रूप से काम कर सकती है।
(4) पूरी तरह से स्वचालित कार्य मोड।
(5) एक परिवर्तनीय आवृत्ति बिजली आपूर्ति एक साथ कई परिवर्तनीय आवृत्ति बिजली आपूर्ति के आउटपुट को नियंत्रित कर सकती है, और उनमें से केवल एक को संचालित करने की आवश्यकता होती है। ग्राहक पहले एक छोटी क्षमता का सेट खरीद सकते हैं, और यदि यह पर्याप्त नहीं है, तो वे बाद में समानांतर उपयोग के लिए कई सेट खरीद सकते हैं। कीमत अनुकूल है और उपयोग अधिक लचीला है।
(6) 110 केवी और उससे ऊपर के केबलों की क्षमता की मांग अपेक्षाकृत अधिक है। मुसेन इलेक्ट्रिक खोखले कोर रिएक्टरों, एकाधिक श्रृंखला समानांतर प्रतिस्थापन विधियों को अपनाता है, कितने श्रृंखला समानांतर मोड की आवश्यकता होती है, एक व्यक्ति संचालन, आसान डिससेम्बली और असेंबली, और गतिशीलता, वजन और उपयोग की समस्याओं को हल करता है।
श्रृंखला अनुनाद परीक्षण उपकरणएसी 10kV, 35kV, 110kV, 220kV, और 500kV पॉलीथीन क्रॉस से जुड़े पावर केबल के वोल्टेज परीक्षण, एसी जीआईएस (पूरी तरह से संलग्न इंसुलेटेड सबस्टेशन) के वोल्टेज परीक्षण, बड़ी क्षमता वाले उच्च वोल्टेज कैपेसिटिव परीक्षण उत्पादों के हैंडओवर और निवारक परीक्षण, और बिजली आवृत्ति परीक्षण का सामना करने के लिए उपयुक्त है। बड़े ट्रांसफार्मर और जनरेटर सेट का वोल्टेज परीक्षण, बिजली ट्रांसफार्मर का इंडक्शन झेलने वाला वोल्टेज परीक्षण।
