श्रृंखला गुंजयमान एसी वोल्टेज परीक्षण उपकरण का सामना करता है? वुहान यूएचवी उत्पादन में माहिर हैएसी वोल्टेज उपकरणों का सामना करता है, उत्पाद विकल्पों की एक विस्तृत श्रृंखला के साथ। एसी प्रतिरोधी वोल्टेज उपकरणों की तलाश करते समय, वुहान यूएचवी चुनें।
एसी उच्च-वोल्टेज श्रृंखला अनुनाद परीक्षण उपकरण एक हैश्रृंखला अनुनाद परीक्षण उपकरणजो विद्युत आवृत्ति श्रृंखला अनुनाद उत्पन्न करने और विद्युत आवृत्ति परीक्षण वोल्टेज प्राप्त करने के लिए ट्यून किए गए इंडक्टर्स और लोड कैपेसिटर का उपयोग करता है। श्रृंखला अनुनाद में एक अलगाव ट्रांसफार्मर, एक आवृत्ति और वोल्टेज विनियमन बिजली की आपूर्ति, एक उत्तेजना ट्रांसफार्मर, एक रिएक्टर और एक कैपेसिटिव वोल्टेज विभक्त होता है। परीक्षण नमूने के संधारित्र और रिएक्टर एक श्रृंखला गुंजयमान कनेक्शन बनाते हैं; परीक्षण नमूने पर गुंजयमान वोल्टेज को मापने और ओवरवॉल्टेज सुरक्षा संकेत प्रदान करने के लिए वोल्टेज विभक्त परीक्षण नमूने के समानांतर जुड़ा हुआ है; आवृत्ति मॉड्यूलेशन पावर आउटपुट को एक उत्तेजना ट्रांसफार्मर के माध्यम से श्रृंखला अनुनाद सर्किट से जोड़ा जाता है, जो श्रृंखला अनुनाद के लिए उत्तेजना शक्ति प्रदान करता है।
चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरणसामान्य परीक्षण उपकरणों से भिन्न है, और इसकी सबसे बड़ी विशेषता यह है कि उपकरणों के एक ही सेट का उपयोग विभिन्न विद्युत उपकरणों जैसे कि क्रॉस-लिंक्ड केबल, ट्रांसफार्मर, आदि जीआईएस, इलेक्ट्रिक मोटर और जनरेटर के एसी झेलने वाले वोल्टेज परीक्षण के लिए किया जा सकता है, उपयोगकर्ताओं को चुनने के लिए इस चयन सूची में प्रदान किए गए विशिष्ट और आमतौर पर उपयोग किए जाने वाले मॉडल के अलावा, आमतौर पर विभिन्न क्षेत्रों, उपयोगकर्ताओं और नमूनों की परीक्षण आवश्यकताओं को पूरा करने के लिए उपयोगकर्ता की नमूना सीमा और परीक्षण आवश्यकताओं के आधार पर कॉन्फ़िगरेशन योजनाओं के डिजाइन की आवश्यकता होती है।
हम जानते हैं कि जब सर्किट आवृत्ति f=1/2 π√ LC होती है, तो सर्किट में अनुनाद होता है, और परीक्षण नमूने पर वोल्टेज उत्तेजना ट्रांसफार्मर उच्च वोल्टेज अंत के आउटपुट वोल्टेज का Q गुना होता है। क्यू सिस्टम गुणवत्ता कारक है, जो वोल्टेज अनुनाद गुणक है, जो आम तौर पर दसियों से लेकर सैकड़ों या अधिक तक होता है। सबसे पहले, सर्किट में श्रृंखला अनुनाद प्रेरित करने के लिए चर आवृत्ति बिजली आपूर्ति की आउटपुट आवृत्ति को समायोजित करें, और फिर नमूना वोल्टेज के परीक्षण मूल्य को प्राप्त करने के लिए सर्किट अनुनाद की स्थिति के तहत चर आवृत्ति बिजली आपूर्ति के आउटपुट वोल्टेज को समायोजित करें। सर्किट की अनुनाद के कारण, चर आवृत्ति बिजली आपूर्ति का एक छोटा आउटपुट वोल्टेज परीक्षण नमूना सीएक्स पर एक उच्च परीक्षण वोल्टेज उत्पन्न कर सकता है।

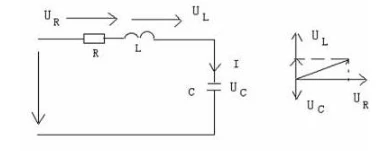

चित्र 1 श्रृंखला अनुनाद का योजनाबद्ध आरेख
चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरणवुहान यूएचवी द्वारा विकसित श्रृंखला अनुनाद के सिद्धांत का उपयोग करता है। यह श्रृंखला अनुनाद सर्किट को उत्तेजित करने के लिए एक उत्तेजना ट्रांसफार्मर का उपयोग करता है, चर आवृत्ति नियंत्रक की आउटपुट आवृत्ति को समायोजित करता है, और सर्किट अधिष्ठापन एल और परीक्षण नमूना सी को श्रृंखला में प्रतिध्वनित करने का कारण बनता है। गुंजयमान वोल्टेज परीक्षण नमूने पर लागू वोल्टेज है। आवृत्ति रूपांतरण अनुनाद परीक्षण उपकरण का व्यापक रूप से बिजली, धातु विज्ञान, पेट्रोलियम और रासायनिक इंजीनियरिंग जैसे उद्योगों में उपयोग किया जाता है, और यह उच्च -क्षमता, उच्च-वोल्टेज कैपेसिटिव नमूनों के हैंडओवर और निवारक परीक्षण के लिए उपयुक्त है।
श्रृंखला गुंजयमान वोल्टेज झेलने वाला उपकरणइसमें मुख्य रूप से एक आवृत्ति कनवर्टर नियंत्रक, उत्तेजना ट्रांसफार्मर, उच्च {{0} वोल्टेज रिएक्टर, उच्च - वोल्टेज वोल्टेज विभक्त, आदि शामिल होते हैं। परिवर्तनीय आवृत्ति नियंत्रकों को दो श्रेणियों में विभाजित किया जाता है: 20 किलोवाट और उससे अधिक के साथ डेस्कटॉप नियंत्रक, और 20 किलोवाट और नीचे के साथ पोर्टेबल बॉक्स नियंत्रक; इसमें एक नियंत्रक और एक फिल्टर होता है। एक चर आवृत्ति नियंत्रक का मुख्य कार्य 380V या 200V AC पावर फ्रीक्वेंसी साइन तरंग को निश्चित आयाम और आवृत्ति के साथ समायोज्य आयाम और आवृत्ति के साथ साइन तरंग में परिवर्तित करना है। और पूरे उपकरण के लिए बिजली प्रदान करते हैं। उत्तेजना ट्रांसफार्मर का कार्य चर आवृत्ति बिजली आपूर्ति द्वारा वोल्टेज आउटपुट को उचित परीक्षण वोल्टेज तक बढ़ाना है। उच्च -वोल्टेज रिएक्टर एल अनुनाद सर्किट का एक महत्वपूर्ण घटक है। जब बिजली आवृत्ति 1/(2 π√ LCX) के बराबर होती है, तो यह परीक्षण नमूने CX के साथ श्रृंखला अनुनाद से गुजरती है।
परिवर्तनीय आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण 10KV, 35KV, 110KV, 220KV और 500KV पॉलीथीन पावर केबलों के एसी झेलने वाले वोल्टेज परीक्षण के लिए उपयुक्त है। 60KV, 220KV और 500KV GIS के वोल्टेज परीक्षण को झेलने वाले AC के लिए उपयुक्त। बड़े ट्रांसफार्मर और जनरेटर सेट के वोल्टेज परीक्षण का सामना करने वाली बिजली आवृत्ति के लिए उपयुक्त; बिजली ट्रांसफार्मर के लिए प्रेरण प्रतिरोध वोल्टेज परीक्षण; ग्राउंडिंग प्रतिरोध का मापन।
श्रृंखला गुंजयमान उपकरणों के अनुसंधान और उत्पादन पर वर्षों के फोकस के कारण, वुहान यूएचवी शीर्ष पसंद हैपरिवर्तनीय आवृत्ति श्रृंखला गुंजयमान उपकरणप्रौद्योगिकी, गुणवत्ता और सेवा के मामले में! राष्ट्रव्यापी स्क्रीनिंग के बाद, कई पेशेवर ग्राहकों ने अंततः वुहान अल्ट्रा - उच्च वोल्टेज चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण को चुना। वुहान यूएचवी का दृढ़ विश्वास है कि गुणवत्ता पहले और सेवा पहले ग्राहकों का पक्ष और प्रशंसा जीत सकती है!
