उच्च -वोल्टेज बिजली उपकरण का पता लगाने के क्षेत्र में,श्रृंखला प्रतिध्वनिप्रौद्योगिकी एक सटीक डॉक्टर की तरह है, जो अमूर्त आवृत्ति उतार-चढ़ाव के साथ उपकरणों की स्वास्थ्य स्थिति का निदान करती है।
1, श्रृंखला अनुनाद क्या है? यह उच्चवोल्टेज परीक्षण का मूल क्यों है?
शृंखला प्रतिध्वनिएक सर्किट तकनीक है जो विशिष्ट आवृत्तियों पर अनुनाद घटना बनाने के लिए इंडक्शन (एल), कैपेसिटेंस (सी), और प्रतिरोध (आर) तत्वों का उपयोग करती है। जब सर्किट अनुनाद स्थिति में पहुंचता है, तो केबल फॉल्ट परीक्षक जैसे उपकरण केवल छोटी इनपुट शक्ति के साथ परीक्षण नमूने पर अत्यधिक उच्च परीक्षण वोल्टेज उत्पन्न कर सकते हैं, यही मूल कारण है कि यह उच्च वोल्टेज झेलने वाले वोल्टेज परीक्षण के लिए पसंदीदा समाधान बन गया है। व्यावहारिक संचालन में, उदाहरण के लिए, 500kV बिजली केबल पर वोल्टेज झेलने का परीक्षण करते समय, पारंपरिक तरीकों के लिए भारी बिजली आवृत्ति ट्रांसफार्मर की आवश्यकता हो सकती है। हालाँकि, एक चर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण का उपयोग करने के बाद, उपकरण की मात्रा और वजन को 60% से अधिक कम किया जा सकता है, और परीक्षण सटीकता में लगभग 30% - तक सुधार किया जा सकता है, यह 2023 में परीक्षण उपकरण को अपग्रेड करने के बाद वुहान में एक सबस्टेशन का वास्तविक माप डेटा है।
2, श्रृंखला अनुनाद परीक्षण की प्रभावशीलता को प्रभावित करने वाले पांच प्रमुख कारक
आवृत्ति मिलान सटीकता: गुंजयमान आवृत्ति की गणना विचलन उपकरण आउटपुट दक्षता में अचानक गिरावट का कारण बन सकती है। उदाहरण के लिए, एक अल्ट्रा{1}निम्न आवृत्ति उच्च{{2}वोल्टेज जनरेटर का उपयोग करते समय, 0.1 हर्ट्ज के विचलन के कारण आउटपुट वोल्टेज 20% तक कम हो सकता है।
परीक्षण नमूने की कैपेसिटेंस विशेषताएँ: विभिन्न उपकरणों के कैपेसिटेंस मान काफी भिन्न होते हैं। जीआईएस उपकरण और पावर केबल के बीच कैपेसिटेंस अंतर 10 गुना से अधिक तक पहुंच सकता है, और इसके लिए एक लक्षित कॉन्फ़िगरेशन योजना हैश्रृंखला गुंजयमान वोल्टेज उपकरणों का सामना करते हैंचयन करने की आवश्यकता है.
पर्यावरणीय हस्तक्षेप स्तर: मजबूत विद्युत चुम्बकीय हस्तक्षेप वाले क्षेत्रों में, सटीक डेटा सुनिश्चित करने के लिए एक एंटी-हस्तक्षेप ढांकता हुआ हानि परीक्षक का उपयोग किया जाना चाहिए। 2024 में एक पवन फार्म के परीक्षण मामले से पता चला कि परिरक्षण उपकरणों को स्थापित करने के बाद डेटा उतार-चढ़ाव दर 15% से घटकर 3% हो गई।
उपकरण गुणवत्ता स्थिरता: खराब गुणवत्ता वाले रिएक्टरों को दीर्घकालिक परीक्षण के दौरान थर्मल बहाव का अनुभव हो सकता है, जिससे अनुनाद बिंदु विस्थापन हो सकता है। वुहान यूएचवी पावर टेक्नोलॉजी कंपनी लिमिटेड की तापमान नियंत्रित रिएक्टर श्रृंखला पेटेंट गर्मी अपव्यय डिजाइन के माध्यम से 0.5%/घंटे के भीतर तापमान बहाव को नियंत्रित करती है।
ऑपरेटर कौशल: उद्योग के आंकड़ों के अनुसार, 70% परीक्षण दुर्घटनाएँ गलत पैरामीटर सेटिंग्स के कारण होती हैं, जो पेशेवर प्रशिक्षण के महत्व पर प्रकाश डालती हैं।
3, कोर टूलचेन: बुनियादी पहचान से लेकर बुद्धिमान निदान तक
मुख्य कंपन प्रणाली

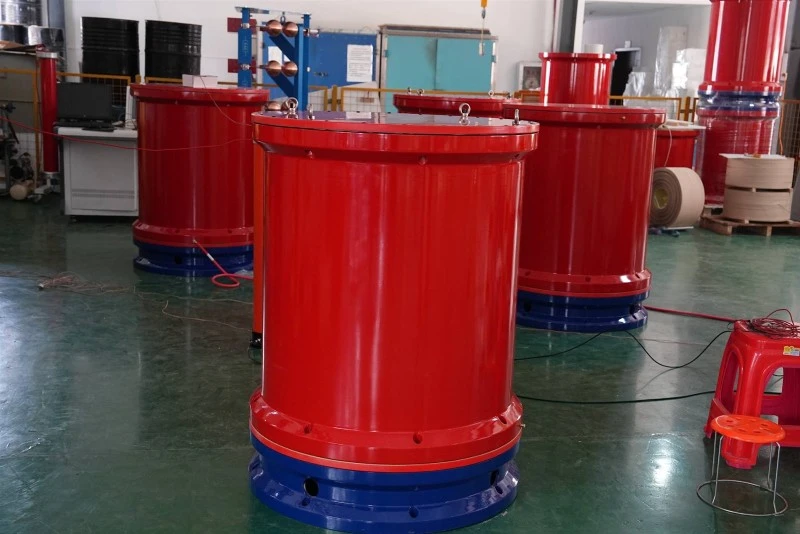

परिवर्तनीय आवृत्तिश्रृंखला प्रतिध्वनिपूरा सेट डिवाइस: आधुनिक उपकरणों ने पूरी तरह से स्वचालित आवृत्ति विनियमन हासिल किया है, जैसे कि वुहान यूएचवी पावर टेक्नोलॉजी कंपनी लिमिटेड का एआई अनुनाद प्रणाली, जो स्वचालित रूप से अनुनाद बिंदु को स्कैन कर सकता है और समय को 20 मिनट से घटाकर 90 सेकंड कर सकता है।
डीसी उच्च वोल्टेज जनरेटर: डीसी का सामना करने वाले वोल्टेज परीक्षण के लिए उपयोग किया जाता है, जो एसी अनुनाद का पूरक है
सहायक पहचान उपकरण
आंशिक डिस्चार्ज परीक्षक: इन्सुलेशन दोषों का पता लगाने के लिए एक "माइक्रोस्कोप", 1pC तक के नए डिजिटल डिवाइस रिज़ॉल्यूशन के साथ
इन्सुलेशन प्रतिरोध परीक्षक: मेगाहोमीटर का एक बुद्धिमान उन्नत संस्करण जो स्वचालित रूप से ध्रुवीकरण सूचकांक को रिकॉर्ड कर सकता है
ग्राउंडिंग प्रतिरोध परीक्षक: सुरक्षा सुरक्षा सुनिश्चित करने की कुंजी, मृदा प्रतिरोधकता परीक्षक इसका महत्वपूर्ण भागीदार है
विशिष्ट विश्लेषण उपकरण
केबल दोष लोकेटर: ध्वनिक चुंबकीय तुल्यकालन प्रौद्योगिकी के साथ संयुक्त, दोष बिंदु स्थिति त्रुटि को ± 0.2 मीटर के भीतर नियंत्रित किया जाता है
ट्रांसफार्मर वोल्ट एम्पीयर विशेषता परीक्षक: 0.05 स्तर की सटीकता के साथ सीटी/पीटी परीक्षण के लिए एक शक्तिशाली उपकरण
