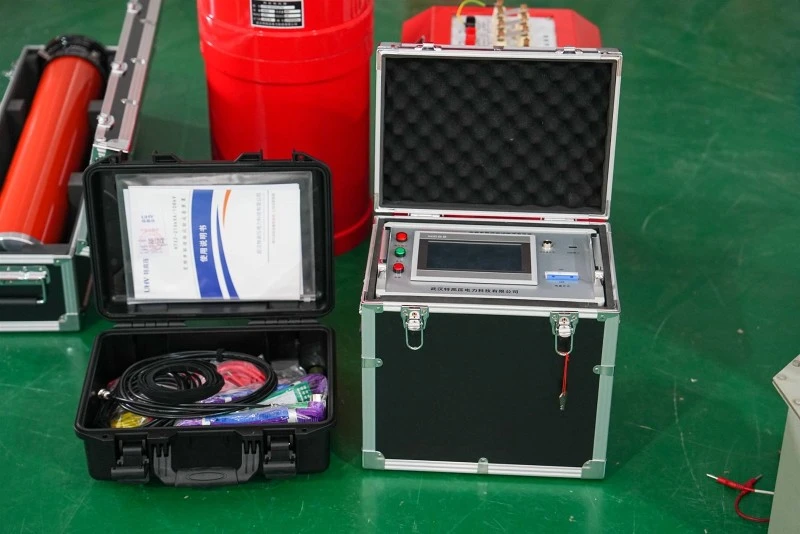

अनुनाद ओवरवोल्टेज की रोकथाम? वुहान यूएचवी के उत्पादन में विशेषज्ञता हैश्रृंखला प्रतिध्वनि, उत्पाद चयन और पेशेवर विद्युत परीक्षण की एक विस्तृत श्रृंखला के साथ। ढूँढ़ने के लिएश्रृंखला प्रतिध्वनि, वुहान यूएचवी चुनें।
जब सिस्टम अनुनाद वोल्टेज और बिजली आवृत्ति वोल्टेज की कार्रवाई के तहत प्रतिध्वनित होता है, तो पीटी आयरन कोर का चुंबकीय घनत्व जल्दी से संतृप्त हो जाता है, और उत्तेजना धारा तेजी से बढ़ जाती है, जिससे पीटी वाइंडिंग में गंभीर ओवरहीटिंग और क्षति हो सकती है (एकीकृत प्रणाली में सभी पीटी को खतरा होता है), और यहां तक कि बस में खराबी भी हो सकती है, जिससे बड़े पैमाने पर बिजली कटौती हो सकती है। जब ऐसा होता है तो अनुनाद को तुरंत समाप्त करके उपकरण का सुरक्षित संचालन सुनिश्चित करना महत्वपूर्ण है।
1. अनुनाद का वर्गीकरण और अनुनाद घटना का विश्लेषण
6kV न्यूट्रल अनग्राउंडेड सिस्टम की अनुनाद को तीन प्रकारों में विभाजित किया जा सकता है: मौलिक अनुनाद, उच्च आवृत्ति अनुनाद, और आवृत्ति विभाजन अनुनाद। अनुनाद आम तौर पर ग्राउंडिंग और उत्तेजना के माध्यम से होता है। ऑपरेटिंग अनुभव के आधार पर, जब एक खाली बस को केवल वोल्टेज ट्रांसफार्मर से अचानक चार्ज किया जाता है तो मौलिक अनुनाद उत्पन्न होने की संभावना होती है; जब एकल चरण ग्राउंडिंग होती है, तो आवृत्ति विभाजन अनुनाद उत्पन्न होने की संभावना होती है, खासकर जब एकल चरण ग्राउंडिंग अचानक गायब हो जाती है (जैसे सर्किट खींचना), जो आसानी से अनुनाद को ट्रिगर कर सकता है। जब अनुनाद होता है, तो चरण से चरण वोल्टेज अपरिवर्तित रहता है, और वोल्टेज पारस्परिक प्रेरण त्रिकोण अनुनाद आवृत्ति वोल्टेज उत्पन्न करेगा। केंद्रीय सिग्नल "सिस्टम सिंगल-फ़ेज़ ग्राउंडिंग" सिग्नल की रिपोर्ट करेगा। यदि वोल्टेज परिवर्तन का सावधानीपूर्वक विश्लेषण नहीं किया गया है, तो इसे सिस्टम सिंगल चरण ग्राउंडिंग दोष के रूप में गलत समझा जाएगा। आर्क दमन कॉइल के बिना सबस्टेशनों के लिए, अनुनाद को जल्दी से खत्म करना अधिक महत्वपूर्ण है। नीचे, हम तीन अनुनाद परिघटनाओं का विश्लेषण करेंगे:
1. मौलिक अनुनाद: जब मौलिक अनुनाद होता है, तो सापेक्ष ग्राउंड वोल्टेज की दो घटनाएं होती हैं:
1) एक चरण वोल्टेज गिरता है (शून्य नहीं), और दो चरण वोल्टेज एक उच्च नोबल लाइन वोल्टेज या वोल्टमीटर शीर्ष मीटर तक बढ़ जाते हैं;
2) दो चरण वोल्टेज गिरता है (शून्य तक नहीं), एक चरण वोल्टेज बढ़ता है या वोल्टमीटर मीटर के शीर्ष पर होता है;
ग्राउंड वोल्टेज के सापेक्ष ओवरवॉल्टेज चरण वोल्टेज के 3 गुना से कम या उसके बराबर है;
2. उच्च आवृत्ति अनुनाद: जब उच्च आवृत्ति अनुनाद होता है, तो ग्राउंड वोल्टेज के सापेक्ष ओवरवॉल्टेज चरण वोल्टेज के 4 गुना से कम या उसके बराबर होता है, और ग्राउंड वोल्टेज के तीन चरण एक साथ बढ़ जाते हैं, जो लाइन वोल्टेज या वोल्टमीटर के शीर्ष मीटर से कहीं अधिक होता है।
3. आवृत्ति विभाजन अनुनाद: जब आवृत्ति विभाजन अनुनाद होता है, तो ग्राउंड वोल्टेज के तीन चरण क्रम में बारी-बारी से या एक साथ बढ़ते हैं, और चरण वोल्टेज के (1.2-1.4) गुना के बीच कम आवृत्तियों पर लगभग एक बार प्रति सेकंड दोलन करते हैं।
ऊपर उल्लिखित अनुनाद घटना को निम्नानुसार संक्षेपित किया जा सकता है:
घटना को बसबार के ग्राउंड सिग्नल (गियर त्रिकोण से शून्य अनुक्रम आउटपुट के साथ) द्वारा आंका जाता है, और जमीन के सापेक्ष एक चरण का वोल्टेज लाइन वोल्टेज को पार करता है, जबकि जमीन के सापेक्ष दो चरणों का वोल्टेज लाइन वोल्टेज को पार करता है।
मौलिक अनुनाद: तीन -चरण सापेक्ष ग्राउंड वोल्टेज लाइन वोल्टेज को पार करता है।
उच्च आवृत्ति अनुनाद: ग्राउंड वोल्टेज के तीन चरण बारी-बारी से बढ़ते हैं, लेकिन लाइन वोल्टेज को पार नहीं करते हैं। ग्राउंड वोल्टेज के तीन चरण एक साथ बढ़ते हैं, लेकिन लाइन वोल्टेज आवृत्ति विभाजन अनुनाद को पार नहीं करते हैं।
2. अनुनाद घटना का प्रबंधन
हमारे वर्तमान 6kV अनग्राउंडेड सिस्टम के लिए, मुख्य विधियाँ आर्क सप्रेशन कॉइल डालना और ऑपरेटिंग मापदंडों को बदलना हैं। आम तौर पर, चाप दमन कुंडल डालने से प्रतिध्वनि समाप्त हो सकती है। मौलिक और उच्च आवृत्ति अनुनाद के लिए, जब तक हार्मोनिक एलिमिनेटर विश्वसनीय रूप से काम कर सकता है, अनुनाद को भी समाप्त किया जा सकता है। हालाँकि, आवृत्ति विभाजन अनुनाद के लिए, इसमें शून्य अनुक्रम गुण हैं। आम तौर पर, हार्मोनिक एलिमिनेटर अनुनाद को समाप्त नहीं कर सकता है। तीन चरण सममित भार स्विच करने से काम नहीं चलता। उन लोगों के लिए जिन्होंने आर्क सप्रेशन कॉइल स्थापित नहीं किया है, इसे वास्तविक स्थिति के आधार पर निम्नलिखित तरीकों से नियंत्रित किया जा सकता है:
1. मौलिक या उच्च आवृत्ति अनुनाद का प्रबंधन:
1) जब कोई चालू संधारित्र हो, तो चालू संधारित्र को काट दें; जब कोई कैपेसिटर नहीं चल रहा हो, तो कैपेसिटर का एक सेट लगाएं;
2) जब उपरोक्त उपाय हार्मोनिक्स को समाप्त नहीं कर सकते हैं, तो बसबार के सभी कैपेसिटर को काट दें और विभागीय फीडर को काटने के लिए नियामक पर लागू करें, अधिमानतः पहले लंबी लाइन को काटकर।
2. आवृत्ति प्रभाग अनुनाद का संचालन:
1) बसबार से सभी कैपेसिटर हटा दें;
2) जब अनुनाद को समाप्त नहीं किया जा सकता है, तो अनुनाद समाप्त होने तक बसबार पर लाइन को काटने के लिए नियामक पर आवेदन करें;
3) यदि सभी लाइनें कट जाने के बाद भी प्रतिध्वनि को समाप्त नहीं किया जा सकता है, तो ट्रांसफार्मर स्विच को काटने के लिए नियामक पर आवेदन करें और बसबार की बिजली काट दें;
4) बसबार और लाइनों को बिजली की आपूर्ति बहाल करें।
