पावर आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण? वुहान यूएचवी के उत्पादन में विशेषज्ञता हैश्रृंखला प्रतिध्वनि, उत्पाद चयन और पेशेवर विद्युत परीक्षण की एक विस्तृत श्रृंखला के साथ। ढूँढ़ने के लिएश्रृंखला प्रतिध्वनि, वुहान यूएचवी चुनें।

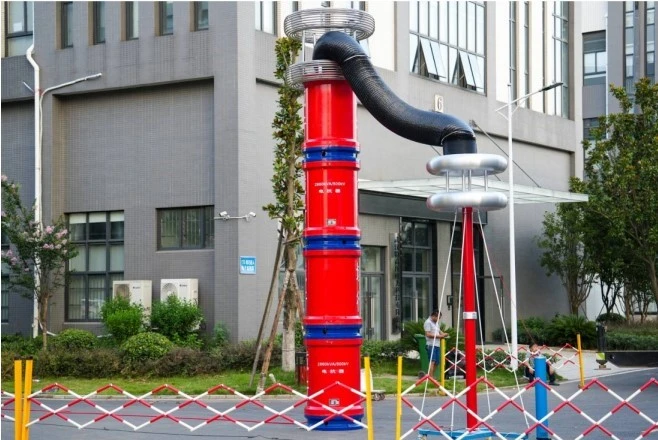

विद्युत आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरणपावर फ़्रीक्वेंसी परीक्षण वोल्टेज प्राप्त करने के लिए, पावर फ़्रीक्वेंसी श्रृंखला अनुनाद उत्पन्न करने के लिए ट्यून्ड इंडक्शन और लोड कैपेसिटेंस का उपयोग करता है।शृंखला प्रतिध्वनिइसमें एक आइसोलेशन ट्रांसफार्मर, एक आवृत्ति और वोल्टेज नियामक बिजली आपूर्ति, एक उत्तेजना ट्रांसफार्मर, एक रिएक्टर और एक कैपेसिटिव वोल्टेज डिवाइडर होता है। परीक्षण नमूने के संधारित्र और रिएक्टर एक श्रृंखला गुंजयमान कनेक्शन बनाते हैं; परीक्षण नमूने पर गुंजयमान वोल्टेज को मापने और ओवरवॉल्टेज सुरक्षा संकेत प्रदान करने के लिए वोल्टेज विभक्त परीक्षण नमूने के समानांतर जुड़ा हुआ है; आवृत्ति मॉड्यूलेशन पावर आउटपुट को एक उत्तेजना ट्रांसफार्मर के माध्यम से श्रृंखला अनुनाद सर्किट से जोड़ा जाता है, जो श्रृंखला अनुनाद के लिए उत्तेजना शक्ति प्रदान करता है।
विद्युत आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरणमुख्य रूप से 10kV, 35kV और 110kV क्रॉस लिंक्ड रबर पावर केबल, 66kV, 110kV और 220kV संयोजन विद्युत उपकरणों (GIS) के आवृत्ति रूपांतरण AC का सामना करने वाले वोल्टेज परीक्षण के लिए उपयोग किया जाता है, और पावर फ़्रीक्वेंसी AC हाइड्रोलिक और थर्मल जनरेटर या पावर ट्रांसफार्मर के वोल्टेज परीक्षण का सामना करता है। मूल सिद्धांत यह है कि परीक्षण किए गए संधारित्र के साथ अनुनाद के माध्यम से एसी परीक्षण वोल्टेज उत्पन्न करने के लिए एक समायोज्य (30 - 300 हर्ट्ज) एक्सजेड - एल पावर फ्रीक्वेंसी इंडक्शन जेनरेटर एसी वोल्टेज उपकरण का उपयोग करें। केबलों की बड़ी क्षमता के कारण, पारंपरिक बिजली आवृत्ति परीक्षण ट्रांसफार्मर भारी, भारी होते हैं, और उच्च धाराओं के साथ साइट पर बिजली स्रोत प्राप्त करना मुश्किल होता है। इसलिए,श्रृंखला गुंजयमान एसी वोल्टेज परीक्षण उपकरण का सामना करता हैसामान्यतः प्रयोग किया जाता है। इसकी इनपुट पावर क्षमता को काफी कम किया जा सकता है, वजन कम किया जा सकता है और इसका उपयोग और परिवहन करना आसान है। प्रारंभिक चरण में, इंडक्शन प्रकार श्रृंखला अनुनाद उपकरणों (50 हर्ट्ज) का आमतौर पर उपयोग किया जाता था, लेकिन उनके खराब स्वचालन और उच्च शोर जैसे नुकसान हैं। इसलिए, आजकल, आवृत्ति रूपांतरण अनुनाद का ज्यादातर उपयोग किया जाता है, जो उच्च गुणवत्ता कारक (क्यू मान) प्राप्त कर सकता है, और इसमें स्वचालित ट्यूनिंग, एकाधिक सुरक्षा, शोर में कमी, लचीली संयोजन विधियां और प्रति टुकड़ा हल्के वजन जैसे फायदे हैं।
विद्युत आवृत्ति श्रृंखला अनुनाद परीक्षण उपकरण के लक्षण
1. इसमें पूरी तरह से स्वचालित (स्वचालित ट्यूनिंग, स्वचालित बूस्टिंग), पूरी तरह से मैनुअल (मैन्युअल ट्यूनिंग, मैनुअल बूस्टिंग), और अर्ध स्वचालित (स्वचालित ट्यूनिंग, मैनुअल बूस्टिंग, और मैनुअल ट्यूनिंग, स्वचालित बूस्टिंग) सहित कई कार्य हैं, और इसे स्विच किया जा सकता है और स्वतंत्र रूप से उपयोग किया जा सकता है;
2. परीक्षण वोल्टेज, दबाव समय, अलार्म वर्तमान सेटिंग, अलार्म वोल्टेज सेटिंग, आवृत्ति रेंज और शुरुआती वोल्टेज के लिए सेटिंग्स से लैस;
3. डिस्चार्ज प्रोटेक्शन फ़ंक्शन से लैस, परीक्षण नमूने के फ्लैशओवर या अन्य कारणों से अनुनाद सर्किट में अनुनाद के अचानक नुकसान की स्थिति में, चर आवृत्ति नियंत्रण बिजली की आपूर्ति तुरंत स्वचालित रूप से और जल्दी से आउटपुट काट देगी, और सुरक्षा प्रकार और फ्लैशओवर वोल्टेज मान प्रदर्शित करेगी;
4. प्रासंगिक जानकारी जैसे आउटपुट वोल्टेज, आउटपुट फ़्रीक्वेंसी, दबाव समय और सुरक्षा क्रिया प्रकार को मापें और प्रदर्शित करें। परीक्षण पूरा होने पर वोल्टेज स्वचालित रूप से शून्य हो जाएगा;
5. बड़ी एलसीडी पूर्ण चीनी इंटरफ़ेस प्लेटफ़ॉर्म तकनीक, पूर्ण टच स्क्रीन ऑपरेशन, डेटा भंडारण
तकनीकी सुविधाओं
1. उन्नत डिजिटल और पावर तकनीक: पावर डिवाइस विदेशों में पेश किए गए नवीनतम इंटेलिजेंट पावर मॉड्यूल (आईपीएम) को अपनाता है, जो ड्राइव, सुरक्षा और पावर रूपांतरण को एकीकृत करता है, जिससे पूरी मशीन की विश्वसनीयता में काफी सुधार होता है और वॉल्यूम और वजन कम होता है।
2. पूर्ण सुरक्षा कार्य:
ओवरवॉल्टेज सुरक्षा: सुरक्षा मान सेट किया जा सकता है, और कार्रवाई का समय 1 मिलीसेकंड से कम है;
दोहरी ओवरकरंट और ओवरहीटिंग सुरक्षा: 10 माइक्रोसेकंड से कम की क्रिया समय के साथ, सॉफ़्टवेयर सुरक्षा के साथ उच्च शक्ति वाले उपकरणों की स्व-सुरक्षा का संयोजन;
फ्लैशओवर सुरक्षा: कार्रवाई का समय 1 मिलीसेकंड से कम है और फ्लैशओवर वोल्टेज मान रिकॉर्ड किया जा सकता है;
शून्य स्थिति सुरक्षा: शून्य वोल्टेज प्रारंभ।
3. अद्वितीय चार कार्य मोड:
मैन्युअल परीक्षण: मैन्युअल रूप से अनुनाद बिंदु की खोज करें और मैन्युअल रूप से वोल्टेज को आवश्यक स्तर तक बढ़ाएं, और बटन दबाने के बाद स्वचालित रूप से समय बढ़ाएं;
स्वचालित परीक्षण: सेटिंग्स के अनुसार स्वचालित रूप से अनुनाद बिंदु की खोज करें, फिर स्वचालित रूप से सेट वोल्टेज तक बढ़ें और स्वचालित रूप से समय शुरू करें;
स्वचालित ट्यूनिंग और मैन्युअल बूस्टिंग: सेटिंग्स के अनुसार स्वचालित रूप से अनुनाद बिंदु खोजने के बाद, वोल्टेज को मैन्युअल रूप से वांछित मूल्य तक बढ़ाने की आवश्यकता होती है, और "स्वचालित समय" बटन को स्वचालित रूप से समय पर दबाया जाएगा;
स्वचालित बूस्ट की मैन्युअल ट्यूनिंग: अनुनाद बिंदु को मैन्युअल रूप से खोजें, और सेटिंग्स के अनुसार स्वचालित बूस्ट के बाद स्वचालित रूप से समय समाप्त करें।
