सर्किट की आवृत्ति पर, अनुनाद होता है, और नमूना वोल्टेज उत्तेजना ट्रांसफार्मर के उच्च वोल्टेज अंत के आउटपुट वोल्टेज का क्यू गुना होता है। क्यू सिस्टम का गुणवत्ता कारक है, यानी, वोल्टेज अनुनाद गुणक, आमतौर पर दसियों से लेकर 100 से अधिक तक।श्रृंखला प्रतिध्वनिसर्किट का परिवर्तन चर आवृत्ति बिजली आपूर्ति की आउटपुट आवृत्ति को समायोजित करने और फिर सर्किट अनुनाद की स्थिति के तहत परीक्षण मूल्य तक पहुंचने के लिए चर आवृत्ति बिजली आपूर्ति के आउटपुट वोल्टेज को समायोजित करने के कारण होता है। सर्किट की अनुनाद के कारण, चर आवृत्ति बिजली आपूर्ति का आउटपुट वोल्टेज जितना छोटा होगा, सीएक्स नमूने के लिए उत्पन्न परीक्षण वोल्टेज उतना ही अधिक होगा।

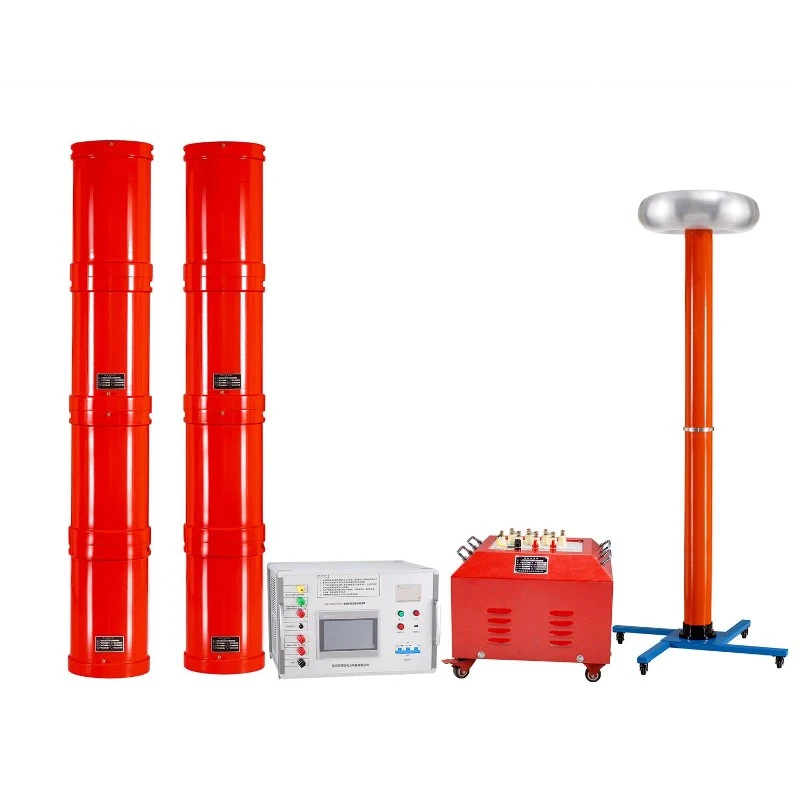

का उपयोग करके वोल्टेज झेलने का परीक्षण करेंआवृत्ति रूपांतरण श्रृंखला अनुनादतरीका। मल्टी-लेवल स्टैकिंग के माध्यम से, एकाधिक रिएक्टरों का उपयोग समानांतर और श्रृंखला में किया जाता है। वोल्टेज डिवाइडर का उपयोग परीक्षण वोल्टेज को मापने के लिए किया जाता है।
के लिए सूत्र श्रृंखला प्रतिध्वनि इस प्रकार है:
किसी परिपथ की प्रतिबाधा का काल्पनिक भाग 0 के बराबर होता है। तो मैं=u/z=u/r.
(1) अनुनाद परिभाषा: एक सर्किट में, जब एक प्रतिक्रियाशील मॉड्यूल ऊर्जा छोड़ता है, तो दो घटकों की ऊर्जा बराबर होती है, और दूसरे प्रतिक्रियाशील मॉड्यूल को समान ऊर्जा को अवशोषित करना चाहिए। दूसरे शब्दों में, दो प्रतिक्रियाशील घटकों के बीच ऊर्जा स्पंदन होगा।
(2) अनुनाद उत्पन्न करने के लिए, सर्किट में प्रेरकत्व एल और धारिता सी होनी चाहिए।
(3) संगत गुंजयमान आवृत्ति गुंजयमान आवृत्ति (प्रतिध्वनि) या एफआर द्वारा दर्शायी गई गुंजयमान आवृत्ति है।
(4) एक श्रृंखला गुंजयमान सर्किट के लिए शर्तें इस प्रकार हैं: जब i2xl=i2xc xl=xc है, तो एक r {{5 }} l {{6 }}c श्रृंखला सर्किट के लिए अनुनाद स्थितियां प्राप्त की जाती हैं।
(5) चाहे श्रृंखला में हो या समानांतर अनुनाद, जब प्रतिध्वनि होती है, तो एल और सी के बीच पूर्ण ऊर्जा विनिमय प्राप्त होता है, अर्थात, जारी चुंबकीय ऊर्जा पूरी तरह से विद्युत क्षेत्र ऊर्जा में परिवर्तित हो जाती है और संधारित्र में संग्रहीत होती है, जबकि संधारित्र किसी अन्य समय पर डिस्चार्ज होता है और फिर प्रारंभ करनेवाला में संग्रहीत चुंबकीय ऊर्जा में परिवर्तित हो जाता है।
(6) एक श्रृंखला गुंजयमान सर्किट में, श्रृंखला - एल और सी के माध्यम से समान धारा प्रवाहित होने के कारण, वोल्टेज ध्रुवता में परिवर्तन के माध्यम से ऊर्जा विनिमय होता है; एक समानांतर सर्किट में, C के दोनों सिरों पर समान वोल्टेज होता है, इसलिए ऊर्जा रूपांतरण दो घटकों के विपरीत वर्तमान चरण है।
(7) प्रेरकत्व और धारिता अभी भी प्रतिध्वनि के दो घटक हैं, अन्यथा ऊर्जा विनिमय नहीं हो सकता; लेकिन समतुल्य प्रतिबाधा के दृष्टिकोण से, यह एक घटक बन जाता है: प्रतिरोध मान शून्य या अनंत है।
