पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली

पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली एक सटीक परीक्षण उपकरण है जिसे विशेष रूप से उच्च वोल्टेज विद्युत उपकरण के लिए डिज़ाइन किया गया है। यह श्रृंखला अनुनाद के सिद्धांत के आधार पर संचालित होता है। कैपेसिटेंस और इंडक्शन मानों को समायोजित करके, सर्किट एक विशिष्ट आवृत्ति पर एक गुंजयमान स्थिति प्राप्त कर सकता है, जिससे परीक्षण के तहत डिवाइस पर एक उच्च वोल्टेज उत्पन्न होता है।

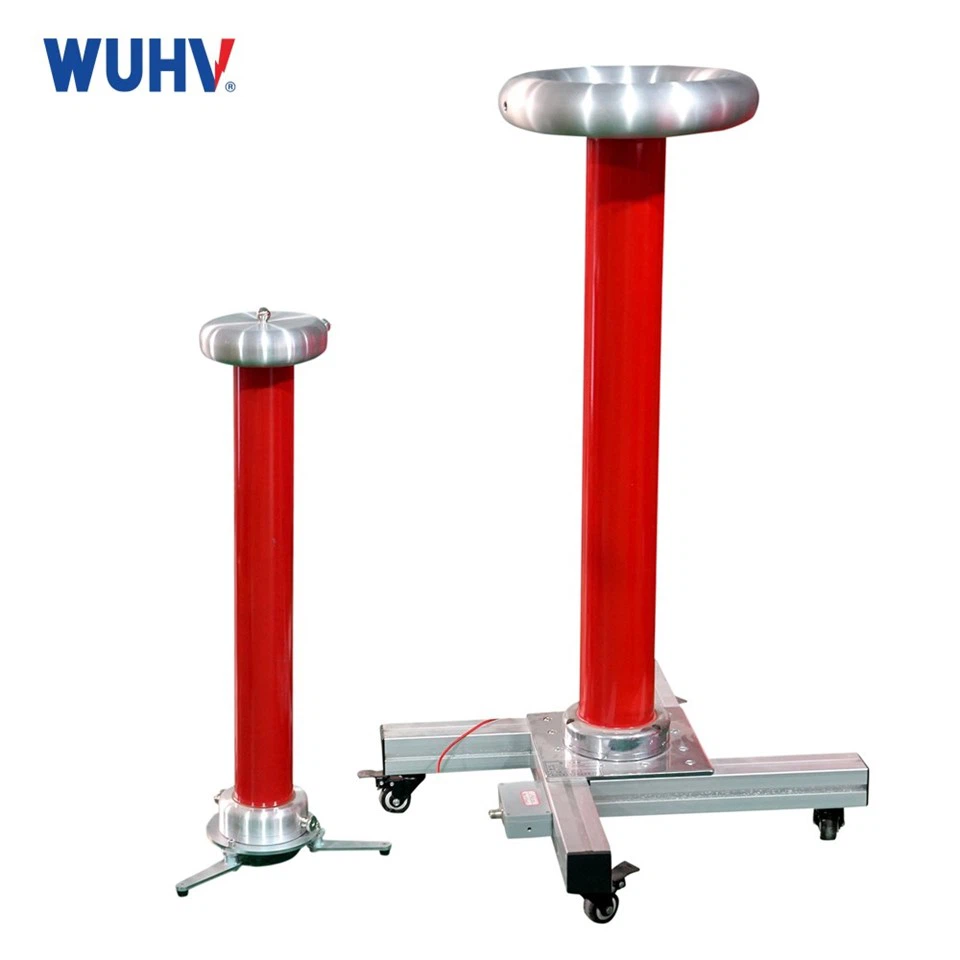

डिवाइस के मुख्य घटक: चर आवृत्ति बिजली की आपूर्ति, उत्तेजना ट्रांसफार्मर, मुआवजा रिएक्टर, गैर-आंशिक निर्वहन कैपेसिटिव वोल्टेज डिवाइडर, उच्च-वोल्टेज गुंजयमान रिएक्टर, कैपेसिटिव वोल्टेज डिवाइडर, आंशिक डिस्चार्ज परीक्षक, सहायक उपकरण

1। आंशिक डिस्चार्ज और इंडक्शन वोल्टेज टेस्ट के लिए 220kV/240MVA (कम वोल्टेज 35kV, 10.5kv, नो-लोड लॉस 150kW से अधिक नहीं) और नीचे के पावर ट्रांसफार्मर के लिए वोल्टेज टेस्ट।

2। 220kV GIS, टेस्ट फ़्रीक्वेंसी 30-300 हर्ट्ज, टेस्ट वोल्टेज 495kV से अधिक नहीं, टेस्ट टाइम 1 मिनट 1 मिनट जैसे इलेक्ट्रिकल उपकरणों के लिए एसी वोल्टेज वोल्टेज टेस्ट।

3। 22 0 kv/12 0 0mm2 केबल 0.7 किमी, 0.1253UF के बराबर या उसके बराबर, परीक्षण आवृत्ति 30-300 हर्ट्ज, टेस्ट वोल्टेज 216KV, टेस्ट टाइम 60min।

उच्च शक्ति स्थिर आउटपुट
पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली की चर आवृत्ति बिजली की आपूर्ति की रेटेड क्षमता 300kW तक है, जो ऊर्जा का उत्पादन कर सकती है।

उच्च गुणवत्ता वाली साइन वेव आउटपुट
पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली का आउटपुट एक साइन वेव है, जिसमें 1 से कम या उसके बराबर तरंग विरूपण दर है। 0%, जो उपकरणों को विद्युत क्षति के जोखिम को कम कर सकती है और उपकरणों के स्थिर संचालन को सुनिश्चित कर सकती है।

मजबूत संचालन स्थायित्व
पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली रेटेड क्षमता पर 60 मिनट के बराबर या उससे अधिक के लिए लगातार चल सकती है, जो बड़े पैमाने पर उपकरण परीक्षण और दीर्घकालिक औद्योगिक उत्पादन संचालन की जरूरतों को पूरा कर सकती है।

उच्च शक्ति स्थिर आउटपुट

पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली की चर आवृत्ति बिजली की आपूर्ति की रेटेड क्षमता 300kW तक है, जो ऊर्जा का उत्पादन कर सकती है।

उच्च गुणवत्ता वाली साइन वेव आउटपुट

पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली का आउटपुट एक साइन वेव है, जिसमें 1 से कम या उसके बराबर तरंग विरूपण दर है। 0%, जो उपकरणों को विद्युत क्षति के जोखिम को कम कर सकती है और उपकरणों के स्थिर संचालन को सुनिश्चित कर सकती है।

मजबूत संचालन स्थायित्व

पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली रेटेड क्षमता पर 60 मिनट के बराबर या उससे अधिक के लिए लगातार चल सकती है, जो बड़े पैमाने पर उपकरण परीक्षण और दीर्घकालिक औद्योगिक उत्पादन संचालन की जरूरतों को पूरा कर सकती है।

1। चर आवृत्ति बिजली की आपूर्ति की रेटेड क्षमता: 300kW

2। रेटेड वोल्टेज: 500kv

3। रेटेड करंट: 8 ए

4। रेटेड वर्किंग इनपुट पावर सप्लाई: 380V (15% (तीन-चरण); 50 हर्ट्ज;

5। आउटपुट वोल्टेज वेवफॉर्म एक साइन वेव है: वेवफॉर्म डिस्टॉर्शन दर से कम या 1 से कम। 0%

6। समायोज्य आउटपुट आवृत्ति रेंज: 30 ~ 300 हर्ट्ज। जब आवृत्ति को सेट रेंज के भीतर समायोजित किया जाता है, तो वोल्टेज आउटपुट के लिए स्थिर रहता है

7। आउटपुट फ्रीक्वेंसी रिज़ॉल्यूशन: 0। 01Hz

8। आउटपुट आवृत्ति अस्थिरता: 0 से कम या बराबर। 05%

9। सिस्टम की आंशिक निर्वहन क्षमता: 10pc से कम या बराबर

10। सिस्टम स्वीकार्य रनिंग टाइम: रेटेड क्षमता के तहत स्वीकार्य समय 60 मिनट से अधिक या उसके बराबर है

11। इन्सुलेशन स्तर: रेटेड वोल्टेज पर 1.2 गुना पर 1 मिनट के लिए वोल्टेज का सामना करना।

शोर स्तर: 80db से कम या बराबर

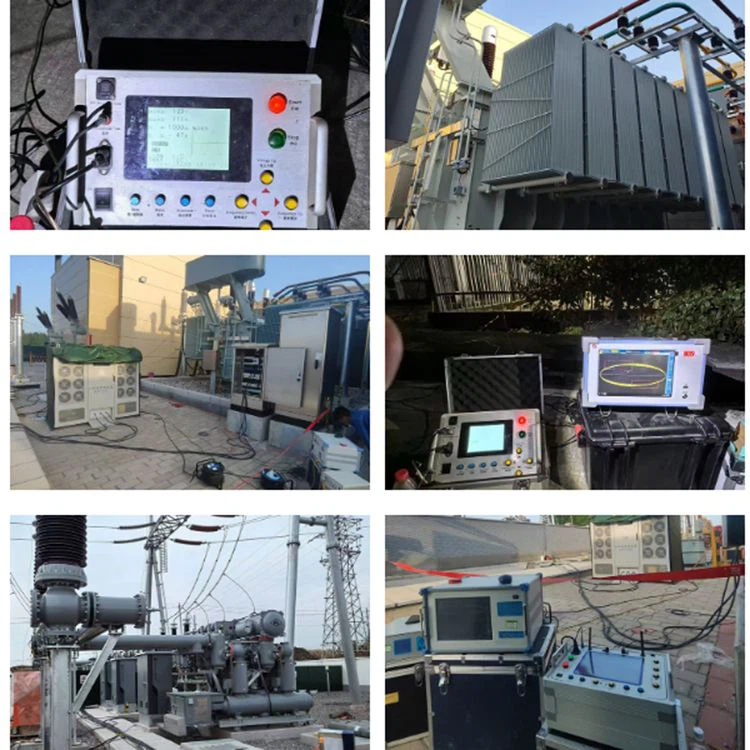

बिजली उद्योग में
बिजली उद्योग में, पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली मुख्य रूप से इन्सुलेशन प्रदर्शन परीक्षण और बिजली उपकरणों के मूल्यांकन के लिए उपयोग की जाती है। सिस्टम उच्च वोल्टेज के तहत उपकरणों के इन्सुलेशन प्रदर्शन का पता लगाने के लिए उच्च वोल्टेज लागू करता है और यह निर्धारित करता है कि क्या इन्सुलेशन सामग्री में दोष हैं। इसके विशिष्ट कार्यों में आंशिक निर्वहन निगरानी, ​​डेटा अधिग्रहण और विश्लेषण, स्वचालित परीक्षण और सुरक्षा सुरक्षा कार्य शामिल हैं।

विद्युत उपकरण विनिर्माण उद्योग में
विद्युत उपकरण निर्माण उद्योग में, पीडी फ्री एसी सीरीज़ गुंजयमान परीक्षण प्रणाली का उपयोग नए निर्मित बिजली उपकरणों जैसे ट्रांसफार्मर, केबल, स्विचगियर, आदि के इन्सुलेशन प्रदर्शन परीक्षण के लिए किया जाता है।
