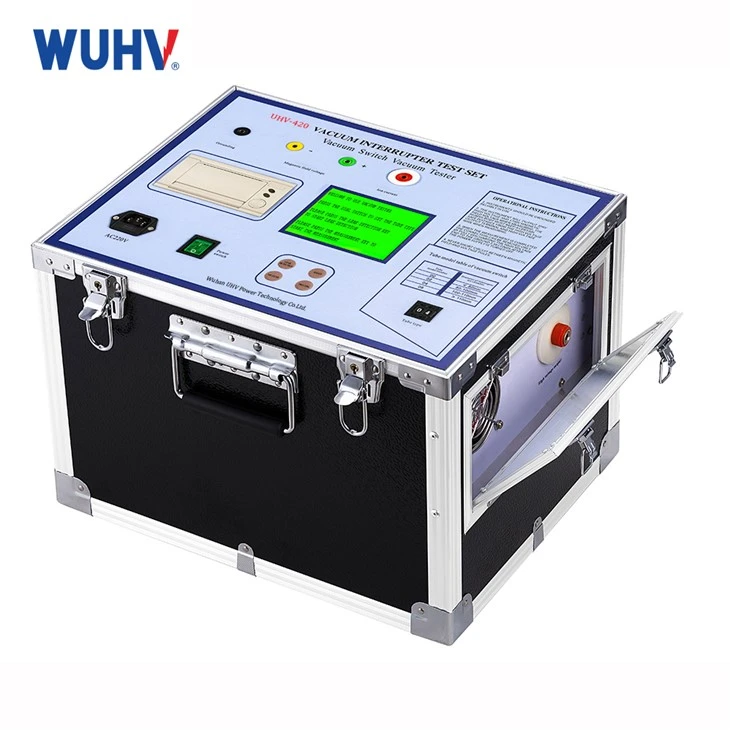

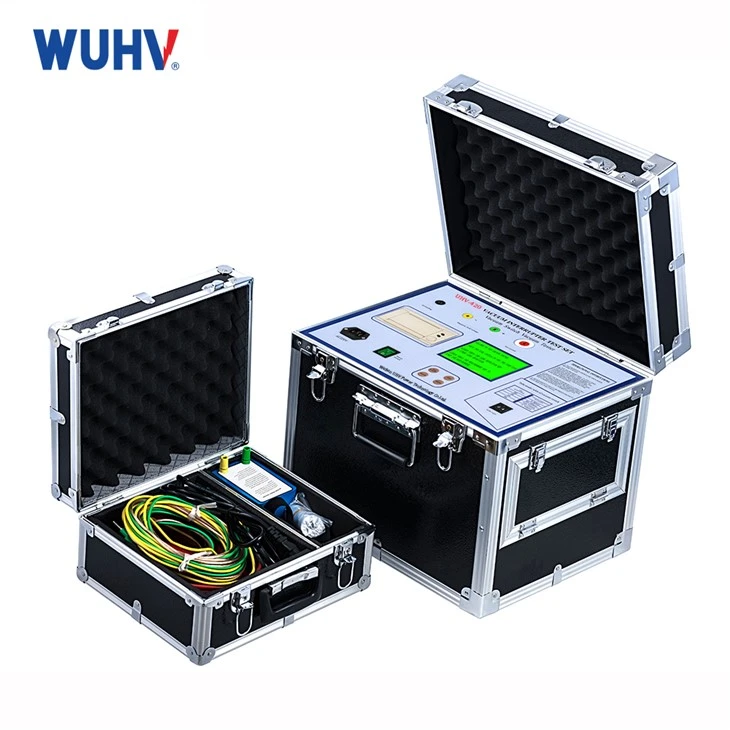

उत्पाद परिचय
वैक्यूम स्विच वैक्यूम परीक्षक आधुनिक बिजली प्रणाली रखरखाव में एक अनिवार्य सटीक निदान उपकरण है। यह वैक्यूम आर्क बुझाने वाले कक्ष के अंदर वैक्यूम स्थिति का तेजी से, सटीक और गैर-हटाने योग्य मात्रात्मक पता लगाने के लिए उन्नत मैग्नेट्रोन डिस्चार्ज सिद्धांतों का उपयोग करता है। नियमित वैक्यूम परीक्षण वैक्यूम गिरावट के कारण होने वाली सर्किट ब्रेकर विफलताओं को प्रभावी ढंग से रोक सकता है और पावर ग्रिड के सुरक्षित और स्थिर संचालन को सुनिश्चित कर सकता है। यह वैक्यूम सर्किट ब्रेकर स्थिति रखरखाव के लिए मुख्य परियोजनाओं में से एक है। चयन और उपयोग करते समय, किसी को इसके सिद्धांतों को पूरी तरह से समझना चाहिए, संचालन विधियों में महारत हासिल करनी चाहिए और इसके प्रमुख प्रदर्शन मापदंडों पर ध्यान देना चाहिए।
उत्पाद पैरामीटर
| परीक्षण वस्तु | विभिन्न प्रकार के वैक्यूम स्विच ट्यूब |
| परिक्षण विधि | एक नए उत्तेजना कुंडल का उपयोग करके वैक्यूम ट्यूबों का गैर-विच्छेदन माप |
| आवेदन का दायरा | यह उपकरण एक बहुउद्देश्यीय मशीन है, जो विभिन्न प्रकार के वैक्यूम स्विच को माप सकती है। |
| मापने की सीमा | 10-5-10-1देहात |
| माप सटीकता | 10-5-10-4पा,10% |
| 10-4-10-3पा,10% | |
| 10-3-10-2पा,10% | |
| 10-2-10-1पा,10% | |
| चुंबकीय क्षेत्र वोल्टेज | 1700V |
| स्पंदित विद्युत क्षेत्र उच्च वोल्टेज | 30kV |
| परीक्षण करते समय ट्यूब खोलने की दूरी बदलें वैक्यूम |
खुली दूरी का सामान्य उपयोग |
| पर्यावरण का उपयोग करें | -20 डिग्री ~40 डिग्री |
| मेज़बान का वज़न | 24 किलोग्राम |
| DIMENSIONS | 410×320×370मिमी3 |
| नमूना | मैग्नेट्रोन कुंडल |
प्रमुख विशेषताऐं
1.नॉन-विनाशकारी: परीक्षण से अक्षुण्ण व्यवधान उत्पन्न करने वालों को कोई नुकसान नहीं होता है।
2.डिससेम्बली की आवश्यकता नहीं: आमतौर पर स्विच बॉडी से इंटरप्रेटर को हटाए बिना खुली स्थिति में स्विच पर सीधे परीक्षण किए जा सकते हैं, जिससे दक्षता में काफी सुधार होता है।
3.तेज़ और कुशल: परीक्षण में आमतौर पर केवल कुछ सेकंड से लेकर दसियों सेकंड तक का समय लगता है।
4.डायरेक्ट रीडआउट: उपकरण वैक्यूम लेवल वैल्यू (Pa या Torr) को सीधे और स्पष्ट रूप से प्रदर्शित करते हैं।
5.पास/असफल निर्णय: उपकरणों में आमतौर पर पूर्व निर्धारित पास/असफल सीमाएँ होती हैं (उदाहरण के लिए, 10⁻² Pa या कठोर) और स्पष्ट पास/असफल संकेत प्रदान करते हैं।
6.पोर्टेबिलिटी: आधुनिक उपकरणों को अक्सर पोर्टेबिलिटी के लिए डिज़ाइन किया जाता है, जो फ़ील्ड उपयोग के लिए सुविधाजनक है।
7.स्मार्ट विशेषताएं: डेटा स्टोरेज, प्रिंटिंग, यूएसबी ट्रांसफर, रिचार्जेबल बैटरी आदि शामिल करें।
क्या यूएचवी वैक्यूम इंटरप्रेटर टेस्ट सेट आईईसी मानकों का अनुपालन करता है?
हाँ।
यूएचवी वैक्यूम इंटरप्रेटर टेस्ट सेट बिजली उद्योग परीक्षण आवश्यकताओं के अनुसार डिजाइन किया गया है और बिजली उत्पादन, ट्रांसमिशन और वितरण परियोजनाओं में उपयोग की जाने वाली अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त परीक्षण प्रथाओं का पालन करता है।
प्रासंगिक मानकों और विशिष्टताओं में शामिल हैं:
आईईसी 62271 श्रृंखला
आईईईई सी37 सीरीज
विद्युत उपकरण के लिए डीएल/टी 596 निवारक परीक्षण कोड
डीएल/टी 403 उच्च वोल्टेज वैक्यूम सर्किट ब्रेकरों के लिए तकनीकी विशिष्टता
उपयोगिता कमीशनिंग और रखरखाव आवश्यकताएँ
ईपीसी ठेकेदारों के लिए, इन मानकों का अनुपालन यह सुनिश्चित करने में मदद करता है कि परीक्षण प्रक्रियाएं परियोजना विनिर्देशों, मालिक की आवश्यकताओं और कमीशनिंग स्वीकृति मानदंडों को पूरा करती हैं।
क्या परीक्षक का उपयोग प्रोजेक्ट कमीशनिंग और स्वीकृति परीक्षण के लिए किया जा सकता है?
बिल्कुल।
यूएचवी वैक्यूम इंटरप्रेटर टेस्ट सेट का व्यापक रूप से उपयोग किया जाता है:
फैक्टरी स्वीकृति परीक्षण (एफएटी)
साइट स्वीकृति परीक्षण (एसएटी)
उपकरण कमीशनिंग
ऊर्जाकरण पूर्व निरीक्षण
हैंडओवर और परियोजना स्वीकृति प्रक्रियाएँ
यह उपकरण स्विचगियर सिस्टम को सेवा में लगाने से पहले वैक्यूम इंटरप्टर्स की वैक्यूम स्थिति को सत्यापित करने में मदद करता है।
ईपीसी परियोजनाओं के लिए, यह विश्वास प्रदान करता है कि वैक्यूम सर्किट ब्रेकर अंतिम परियोजना हैंडओवर से पहले परिचालन आवश्यकताओं को पूरा करते हैं।
क्या उपकरण को साइट पर चलाना आसान है?
हाँ।
ईपीसी परियोजनाओं के दौरान फील्ड परीक्षण के लिए अक्सर तंग कार्यक्रम के तहत कुशल संचालन की आवश्यकता होती है।
यूएचवी वैक्यूम इंटरप्रेटर टेस्ट सेट इसके साथ डिज़ाइन किया गया है:
उपयोगकर्ता के अनुकूल इंटरफ़ेस
ऑपरेशन मेनू साफ़ करें
सरल वायरिंग प्रक्रियाएं
स्वचालित माप प्रक्रिया
तेज़ परिणाम प्रदर्शन
लाभों में शामिल हैं:
प्रशिक्षण आवश्यकताओं में कमी
तेज़ परीक्षण प्रक्रियाएँ
परिचालन त्रुटियों का कम जोखिम
बेहतर कमीशनिंग दक्षता
यहां तक कि सीमित अनुभव वाले तकनीशियन भी परीक्षण प्रक्रिया से जल्दी परिचित हो सकते हैं।
क्या यूएचवी प्रशिक्षण और तकनीकी सहायता प्रदान करता है?
हाँ।
यूएचवी पूरे प्रोजेक्ट जीवनचक्र में व्यापक तकनीकी सहायता प्रदान करता है।
डिलीवरी से पहले
उत्पाद चयन मार्गदर्शन
तकनीकी परामर्श
प्रोजेक्ट-विशिष्ट सिफ़ारिशें
कमीशनिंग के दौरान
उपकरण सेटअप मार्गदर्शन
संचालन प्रशिक्षण
परीक्षण प्रक्रिया सहायता
डिलीवरी के बाद
दूरस्थ तकनीकी सहायता
समस्या निवारण सहायता
सॉफ्टवेयर समर्थन
आजीवन तकनीकी परामर्श
सफल उपकरण तैनाती और परियोजना को पूरा करने को सुनिश्चित करने के लिए हमारी इंजीनियरिंग टीम ईपीसी ठेकेदारों के साथ मिलकर काम करती है।
सामान्य डिलीवरी का समय क्या है?
उच्च वोल्टेज विद्युत परीक्षण उपकरण के एक पेशेवर निर्माता के रूप में, यूएचवी स्थिर उत्पादन क्षमता बनाए रखता है और अंतरराष्ट्रीय परियोजना कार्यक्रम का समर्थन करता है।
मानक मॉडल
स्टॉक या नियमित उत्पादन शेड्यूल से तेज़ डिलीवरी
शिपमेंट के लिए त्वरित तैयारी
अनुकूलित मॉडल
लीड समय इस पर निर्भर करता है:
तकनीकी निर्देश
अनुकूलन आवश्यकताएँ
ऑर्डर मात्रा
ईपीसी परियोजना आदेश
बड़े पैमाने पर उपयोगिता और बुनियादी ढांचा परियोजनाओं के लिए, यूएचवी प्रदान कर सकता है:
प्राथमिकता उत्पादन शेड्यूलिंग
प्रोजेक्ट-आधारित डिलीवरी योजना
वैश्विक रसद समर्थन
परियोजना आवश्यकताओं के लिए दस्तावेज़ीकरण तैयारी
हमारी बिक्री और उत्पादन टीमें परियोजना की समयसीमा और कमीशनिंग कार्यक्रम को पूरा करने के लिए ग्राहकों के साथ मिलकर काम करती हैं।
ईपीसी ठेकेदार यूएचवी क्यों चुनते हैं?
आईईसी और उपयोगिता परीक्षण प्रथाओं के अनुरूप डिज़ाइन किया गया
एफएटी, एसएटी, कमीशनिंग और परियोजना स्वीकृति परीक्षण के लिए उपयुक्त
फ़ील्ड इंजीनियरों के लिए सरल ऑपरेशन
व्यापक प्रशिक्षण और तकनीकी सहायता
विश्वसनीय दस्तावेज़ीकरण और रिपोर्टिंग कार्य
स्थिर विनिर्माण क्षमता और परियोजना वितरण समर्थन
उपयोगिता, सबस्टेशन और बिजली बुनियादी ढांचा परियोजनाओं का समर्थन करने वाला व्यापक अनुभव
यूएचवी वैक्यूम इंटरप्रेटर टेस्ट सेट ईपीसी ठेकेदारों को प्रोजेक्ट कमीशनिंग, गुणवत्ता सत्यापन और अंतिम स्वीकृति परीक्षण के लिए एक व्यावहारिक और विश्वसनीय समाधान प्रदान करता है, जिससे यह सुनिश्चित करने में मदद मिलती है कि वैक्यूम सर्किट ब्रेकर ऊर्जाकरण और प्रोजेक्ट हैंडओवर से पहले प्रदर्शन आवश्यकताओं को पूरा करते हैं।
