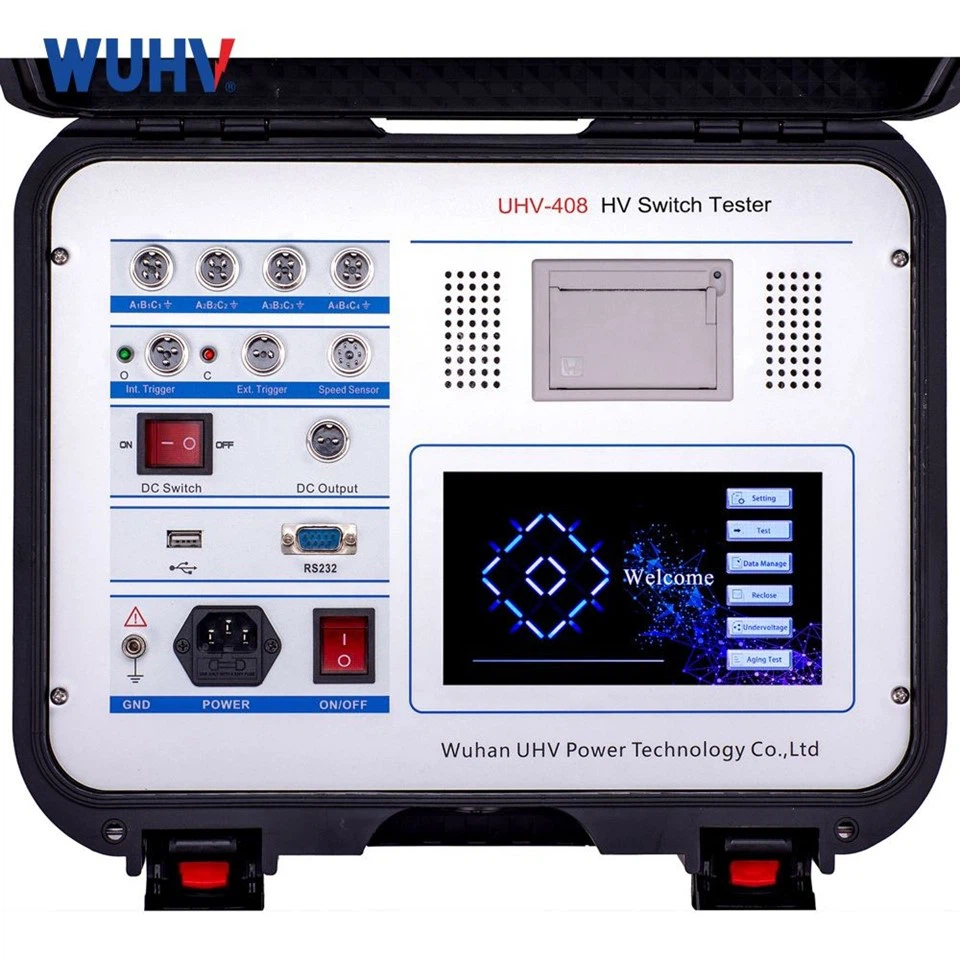

उत्पाद परिचय
सर्किट ब्रेकर विश्लेषक एक विशेष उपकरण है जिसका उपयोग उच्च वोल्टेज सर्किट ब्रेकरों के परीक्षण और निदान के लिए किया जाता है, जो उपकरण, बिजली लाइनों और सबस्टेशनों को शॉर्ट सर्किट, ओवरलोड और वोल्टेज उतार-चढ़ाव जैसे दोषों से बचाता है। सर्किट ब्रेकर परीक्षक बिजली प्रणाली का सही, सुरक्षित और कुशल संचालन सुनिश्चित करता है।
सर्किट ब्रेकर विश्लेषक कम {{1} तेल, उच्च {2} तेल, वैक्यूम और सल्फर हेक्साफ्लोराइड (एसएफ 6) प्रकारों सहित विभिन्न उच्च {0} वोल्टेज सर्किट ब्रेकरों के यांत्रिक गतिशील मापदंडों को सटीक रूप से माप सकता है। सर्किट ब्रेकर परीक्षक विभिन्न उच्च वोल्टेज सर्किट ब्रेकरों के लिए उपयुक्त है, जिसमें वैक्यूम, एसएफ 6 और तेल सर्किट ब्रेकर, साथ ही लोड स्विच, जीआईएस ग्राउंडिंग चाकू स्विच, संपर्ककर्ता, रिले और एयर स्विच शामिल हैं।
तकनीकी मापदंड
|
समय माप |
12 प्राकृतिक स्विचिंग (समापन) समय |
|
उद्घाटन (समापन) चरण एक ही समय में नहीं है |
|
|
स्विचिंग (समापन) की विभिन्न अवधियों के बीच अंतर |
|
|
समापन (उद्घाटन) बाउंसिंग समय (बाउंस की संख्या) |
|
|
आंतरिक ट्रिगर परीक्षण रेंज: 1ms ~ 10000ms, रिज़ॉल्यूशन: 0.01ms, |
|
|
बाहरी ट्रिगर परीक्षण रेंज: 1ms ~ 10000ms, |
|
|
999ms के भीतर रिज़ॉल्यूशन: 0.01ms, 1000-9999ms: 0.1ms, और 10000ms से अधिक: 1ms |
|
|
200ms के भीतर सटीकता: 0.05%±0.1ms |
|
|
वेग माप |
तत्काल पृथक्करण (तत्काल समापन) वेग |
|
नियुक्त समय स्लॉट (स्ट्रोक खंड या कोण खंड) औसत |
|
|
वेग |
|
|
वेग माप सीमा |
0.1 मिमी सेंसर 0.01-20.00m/s, |
|
345 डिग्री कोण सेंसर 1 चक्र/ 0.01 डिग्री |
|
|
यात्रा माप |
गतिशील संपर्क की यात्रा (यात्रा) |
|
संपर्क स्ट्रोक (खुली दूरी) |
|
|
अधिक यात्रा |
|
|
ओवरशूट या रिबाउंड स्ट्रोक |
|
|
मापने की सीमा |
रैखिक सेंसर: 50 मिमी, मापने की सीमा: 0-50 मिमी, रिज़ॉल्यूशन: 0.1 मिमी। |
|
किसी भी लंबाई का वैकल्पिक 100-1000 मिमी रैखिक सेंसर। |
|
|
एनकोडर: 345 डिग्री रोटेट सेंसर, माप |
|
|
रेंज: 0-1000 मिमी, रिज़ॉल्यूशन: 0.1 डिग्री। |
|
|
वर्तमान प्रतिरोध सीमा |
अधिकतम धारा 20 ए, रिज़ॉल्यूशन: 0.01 ए, 1000 Ω प्रतिरोध, रिज़ॉल्यूशन: 0.01 Ω। |
|
उपकरण बिजली की आपूर्ति |
एसी 220V±10%; 50 हर्ट्ज प्लस या माइनस 10% |
|
डीसी पावर आउटपुट |
लगातार समायोज्य DC20~270V, DC220V 20A से कम या उसके बराबर (कम समय), पावर: 4400W। |
|
बाहरी ट्रिगर वोल्टेज |
AC/DC10-300V, करंट 120A से कम या उसके बराबर |
|
डिस्कनेक्टिंग स्विच माप सीमा |
(1) वोल्टेज आउटपुट: DC20-270V(समायोज्य) |
|
(2) वर्तमान आउटपुट समय: 0.01~10 सेकंड (सेटटेबल) |
|
|
(3) फ्रैक्चर सिग्नल अधिकतम अधिग्रहण समय: 10s |
|
|
(4) मापने योग्य फ्रैक्चर समापन, पृथक्करण समय, तीन चरण एक समकालिकता, उछाल समय और आवृत्ति। |
|
|
मेनफ़्रेम वॉल्यूम |
360×260×170(मिमी) |
|
परिचालन लागत वातावरण |
-20 डिग्री ~+50 डिग्री |
|
सापेक्षिक आर्द्रता |
90% से कम या उसके बराबर |
उत्पाद की विशेषताएँ
1.व्यापक अनुप्रयोग और बहु-संपर्क परीक्षण
एसएफ6, वैक्यूम, तेल स्विच, जीआईएस और विशेष ब्रेकर के लिए उपयुक्त। एक ऑपरेशन में 12 संपर्कों (6 मुख्य + 6 सहायक) तक का परीक्षण, समय, उछाल, गति, कुंडल वर्तमान/प्रतिरोध, साथ ही ऊर्जा भंडारण, कम वोल्टेज यात्रा, और जीवन परीक्षण कार्यों को कैप्चर करना।
2.बड़ा डिस्प्ले और स्मार्ट विश्लेषण
मेनू संचालन, एक-कुंजी परीक्षण और चीनी/अंग्रेज़ी इनपुट के साथ 7-इंच रंगीन सूरज की रोशनी-पठनीय स्क्रीन। एक स्क्रीन पर 12-चैनल संपर्क स्थिति, समय, स्ट्रोक, गति और तरंग रूप प्रदर्शित करता है। स्ट्रोक वक्र पर निर्दिष्ट खंड की औसत गति को चिह्नित करता है।
3. एकीकृत सुरक्षित विद्युत आपूर्ति
DC20-270V समायोज्य शक्ति (20A) में निर्मित - किसी बाहरी शक्ति की आवश्यकता नहीं है। शॉर्ट-सर्किट सुरक्षा श्रव्य चेतावनी के साथ 1 एमएस में आउटपुट रोक देती है। दोहरी सर्किट डिज़ाइन एक नियंत्रण सर्किट विफल होने पर भी परीक्षण की अनुमति देती है।
4. लचीले और आसान सेंसर
इसमें रैखिक सेंसर (30-1000 मिमी, लंबाई स्वतंत्र रूप से सेट करने योग्य) और विशेष मल्टीफ़ंक्शन माउंट के साथ 360 डिग्री रोटेशन सेंसर शामिल है - आसान स्थापना। विभिन्न सेंसरों का उपयोग करते समय किसी फ़ैक्टरी रीप्रोग्रामिंग की आवश्यकता नहीं होती।
5.डेटा भंडारण
होस्ट आसान संग्रह के लिए वास्तविक समय घड़ी के साथ 100 परीक्षण समूहों को संग्रहीत करता है।
6. एकाधिक डेटा निर्यात इंटरफ़ेस
USB और RS232 पोर्ट। विश्लेषण/मुद्रण के लिए डेटा को यूएसबी ड्राइव में सहेजें या पीसी पर अपलोड करें। RS232 वैकल्पिक ऑनलाइन पीसी ऑपरेशन का समर्थन करता है।
7.मजबूत विरोधी-हस्तक्षेप
आंतरिक एंटी-इंटरफेरेंस सर्किट 500kV सबस्टेशन वातावरण में भी विश्वसनीय संचालन सुनिश्चित करता है।
अनुप्रयोग परिदृश्य
1.विद्युत पारेषण और वितरण सबस्टेशन
2.औद्योगिक संयंत्र: कारखानों, रिफाइनरियों और विनिर्माण सुविधाओं में सुरक्षित संचालन सुनिश्चित करना।
3.नवीकरणीय ऊर्जा: सौर ऊर्जा संयंत्रों, पवन टर्बाइनों और जलविद्युत प्रणालियों की सुरक्षा करना।
4.रेलवे और परिवहन प्रणाली: रेलवे नेटवर्क में विश्वसनीय विद्युत संचालन सुनिश्चित करना।
कार्य सिद्धांत
सर्किट ब्रेकर एनालाइज़र ऑपरेशन शुरू करने के लिए पहले ब्रेकर की ट्रिप या क्लोज कॉइल पर एक नियंत्रण सिग्नल भेजकर काम करता है, फिर एक साथ तीन प्रमुख पहलुओं को मापता है: यह खुलने और बंद होने के समय को सटीक रूप से रिकॉर्ड करने के लिए प्रत्येक मुख्य संपर्क पर एक कम डीसी वोल्टेज लागू करता है; यह स्ट्रोक और वेग की गणना करने के लिए चलती तंत्र से जुड़े विस्थापन सेंसर को ट्रैक करता है; और यह कुंडी चिपकना या कुंडल गिरावट जैसी यांत्रिक विसंगतियों का पता लगाने के लिए कुंडल वर्तमान तरंग की निगरानी करता है, जो सभी मिलकर ब्रेकर के यांत्रिक और विद्युत प्रदर्शन पर एक पूरी रिपोर्ट तैयार करते हैं।
सावधानियां
1. उपयोगकर्ता और उपकरण की सुरक्षा की पुष्टि करने के लिए, उपकरण का उपयोग करने से पहले अच्छी तरह से वायरिंग सुनिश्चित कर लें।
2. उपकरण का उपयोग करने से पहले, कृपया जांच लें कि बिजली की आपूर्ति AC 220V है, अन्यथा उपकरण क्षतिग्रस्त हो जाएगा।
3. आंतरिक DC 220V आउटलेट के साथ काम करने वाले उपकरण पर सुरक्षा का ध्यान रखें।
4. नियंत्रण वायरिंग की जांच करें और आंतरिक डीसी पावर या नियंत्रण संपर्क को नुकसान पहुंचाने से बचने के लिए शॉर्ट आउट पर सख्ती से रोक लगाएं, जो आंतरिक डीसी पावर नियंत्रण स्विच के डिवाइड शट ब्रेक का उपयोग करने की स्थिति में है।
5. इस डर से कि स्विच कंपन परीक्षण डेटा को प्रभावित करता है, फ्रैक्चर लाइनों के प्रत्येक भाग को अच्छी तरह से जोड़ने की पुष्टि करें।
6. अंदर 220V वोल्टेज होने पर बाड़े को बेतरतीब ढंग से खोलने पर रोक लगाएं।
नियमित रखरखाव
1.सर्किट ब्रेकर एनालाइज़र बहुत सटीक और मूल्यवान है। उपयोग के दौरान गिरने और प्रभाव को रोकें। एलईडी स्क्रीन के लंबे समय तक संपर्क से बचने के लिए ठंडी और छायादार जगह पर काम करने का प्रयास करें।
2. ऐसे स्थान पर स्टोर करें जहां यह उपयोग में न हो, -10~40 डिग्री पर बनाए रखें, सापेक्षिक आर्द्रता 80% से कम हो, अच्छा वेंटिलेशन हो और कोई संक्षारक हवा न हो। आर्द्र मौसम में, जब लंबे समय तक उपयोग में न हो, तो इसे हर महीने लगभग 30 मिनट के लिए चालू करें।
पद परिभाषा
(1) तीन चरण समन्वयन: तीन चरण पृथक्करण (समापन) स्विच के चालू {2} बंद के अधिकतम और न्यूनतम अंतर को संदर्भित करता है।
(2) समान चरण अतुल्यकालिक: 6 फ्रैक्चर या अधिक स्विच को संदर्भित करता है, एक ही चरण फ्रैक्चर को अलग करने (बंद करने) के समय का अंतर।
(3) बाउंस टाइम: संचयी समय मूल्यों को संदर्भित करता है, जो स्विच के चलने और स्थिर संपर्कों के बंद होने, अलग होने (बाउंस) ब्रेक की प्रगति के दौरान सभी संपर्कों के पहले संपर्क से पूरी तरह से संपर्क करने तक का अंतराल है।
(4) खुलने का समय: विद्युतीकरण के साथ ब्रेक को अलग करने से लेकर प्रत्येक ध्रुवीय चाप संपर्क को अलग करने के अंतराल को संदर्भित करता है, जहां ब्रेकर बंद स्थिति में होता है।
(5) समापन समय: विद्युतीकरण के साथ समापन सर्किट से लेकर प्रत्येक ध्रुवीय चाप संपर्क को छूने तक के अंतराल को संदर्भित करता है, जहां ब्रेकर खुली स्थिति में होता है।
(6) पुनः बंद करने का समय: पुनः बंद करने की चक्रीय प्रक्रिया में, यह प्रत्येक ध्रुवीय संपर्क के खुलने से लेकर एक साथ बंद होने तक का अंतराल है।
(7) त्वरित पृथक्करण (समापन) वेग: गतिमान संपर्क और स्थैतिक संपर्क को खोलने/बंद करने के कुछ नियत समय के भीतर, या एक निश्चित नियुक्त स्ट्रोक के औसत वेग को संदर्भित करता है। उदाहरण के लिए, ब्रेक को अलग करने के लिए 10ms लें, अलग होने के बाद 10ms के भीतर ब्रेक को अलग करना औसत वेग है। ब्रेक बंद करने के लिए, बंद करने से पहले 10ms के भीतर ब्रेक बंद करना औसत वेग है।
(8) ओपनिंग रेंज: विभाजित अवस्था से स्थिर संपर्क के साथ गतिशील संपर्क के त्वरित स्पर्श तक स्विच के स्ट्रोक को संदर्भित करता है।
(9) स्विच खोलने (बंद करने) का अधिकतम वेग: स्विच खोलने (बंद करने) की अधिकतम तात्कालिक गति को संदर्भित करता है, आम तौर पर बोलते हुए, यह मान इस स्ट्रोक या बिंदु में दिखाई देगा, जिसका विश्लेषण वेग और स्ट्रोक वक्र से किया जाता है, जबकि स्विच केवल खुलता या बंद होता है।
(10) खुलने (बंद होने) का औसत वेग: स्ट्रोक और समय के अनुपात को संदर्भित करता है, जहां स्विच मूविंग संपर्क पूरी क्रिया में मौजूद होता है।
बिक्री उपरांत सेवा
हम अपने सभी उत्पादों पर एक {{0}साल की वारंटी और "तीन{1}गारंटी" (मरम्मत, वापसी, विनिमय) प्रदान करते हैं, जिसमें उपकरण के पूरे सेवा जीवन के दौरान रखरखाव उपलब्ध रहता है। वारंटी अवधि के भीतर गुणवत्ता संबंधी समस्याओं की मरम्मत नि:शुल्क की जाती है। अनुचित संचालन के कारण होने वाली क्षति के लिए, हम अनुकूल कीमतों पर सेवाएँ प्रदान करते हैं। हम आपके सुझावों का स्वागत करते हैं और आपसे अनुरोध करते हैं कि आप अपनी संपर्क जानकारी में किसी भी बदलाव के बारे में हमें सूचित करें ताकि हम तुरंत आपकी सेवा कर सकें। आपका विश्वास हमारे लिए मायने रखता है - और हम लंबे समय तक आपके साथ रहने के लिए यहां हैं।
हमें क्यों चुनें?
वुहान यूएचवी पावर टेक्नोलॉजी कंपनी लिमिटेड वुहान, चीन में स्थित एक ओईएम निर्माता है, जो उच्च वोल्टेज परीक्षण उपकरणों के अनुसंधान एवं विकास, बिक्री और सेवा में विशेषज्ञता रखता है। हमारी उत्पाद श्रृंखला में गुंजयमान परीक्षण प्रणाली, ट्रांसफार्मर परीक्षक, सर्किट ब्रेकर विश्लेषक, रिले सुरक्षा परीक्षक, केबल और तेल परीक्षक, और डीसी बैटरी परीक्षक शामिल हैं, जिनका व्यापक रूप से बिजली परियोजनाओं, परिवहन, पेट्रोकेमिकल्स, खनन और जल संरक्षण में उपयोग किया जाता है। हमारे पास CE और ISO9001 प्रमाणन हैं, हम मुख्य भूमि चीन में ग्राहकों को सेवा प्रदान करते हैं, और मलेशिया, इंडोनेशिया, सऊदी अरब, संयुक्त अरब अमीरात, अमेरिका, ऑस्ट्रेलिया, अर्जेंटीना, चिली और ब्राजील सहित लगभग 100 देशों में निर्यात करते हैं। हमारे ग्राहक प्रतिस्पर्धी उत्पादों और मजबूत तकनीकी सहायता के लिए हम पर भरोसा करते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: सर्किट ब्रेकर विश्लेषक वास्तव में क्या परीक्षण करता है?
उत्तर: यह उच्च वोल्टेज सर्किट ब्रेकरों के यांत्रिक और विद्युत प्रदर्शन का परीक्षण करता है, जिसमें संपर्क समय (खुला/बंद), चरणों के बीच सिंक्रनाइज़ेशन, स्ट्रोक, यात्रा, रिबाउंड, औसत वेग, कॉइल वर्तमान तरंग रूप, और आर्किंग संपर्कों का गतिशील प्रतिरोध शामिल है।
प्रश्न: क्या इसे स्थापित करना और संचालित करना कठिन है?
उत्तर: अधिकांश आधुनिक इकाइयों में चरण-दर-चरण कनेक्शन और एक कुंजी स्वचालित परीक्षण के साथ उपयोगकर्ता-अनुकूल इंटरफ़ेस की सुविधा होती है। नियंत्रण केबल और सेंसर को वायर करने के बाद, आप बस परीक्षण प्रकार का चयन करें, "प्रारंभ" दबाएं और विश्लेषक पूरे अनुक्रम को संभालता है और स्वचालित रूप से एक रिपोर्ट तैयार करता है।
प्रश्न: विश्लेषक को किस रखरखाव या अंशांकन की आवश्यकता होती है?
उत्तर: विश्लेषक को न्यूनतम नियमित रखरखाव की आवश्यकता होती है - मुख्य रूप से टर्मिनलों को साफ रखना और बैटरी को रिचार्ज करना। माप सटीकता सुनिश्चित करने के लिए किसी मान्यता प्राप्त प्रयोगशाला द्वारा अंशांकन सालाना (या स्थानीय नियमों के अनुसार) किया जाना चाहिए। कई निर्माता फ़ैक्टरी अंशांकन सेवाएँ प्रदान करते हैं।
प्रश्न: क्या सामान को अनुकूलित किया जा सकता है और डिलीवरी का समय कितना है?
उत्तर: सामान ऑर्डर करने के बाद, हम ग्राहक की विशेष आवश्यकताओं के अनुसार ऑर्डर देने के लिए नवीनतम तकनीक का उपयोग कर सकते हैं। यदि कोई दुर्घटना नहीं होती है, तो डिलीवरी का समय आमतौर पर 10 कार्य दिवसों के भीतर होता है।
प्रश्न: बिक्री उपरांत सेवा क्या है?
उत्तर: हम नि:शुल्क परामर्श सेवाएँ, एक वर्ष की वारंटी प्रदान करते हैं, और बिक्री के बाद की किसी भी समस्या को तुरंत हल करने के लिए ईमेल संचार, वीडियो कॉल और तकनीकी साइट विज़िट जैसे विभिन्न तरीकों का उपयोग करते हैं।
